介绍利用51单片机的一个并行口实现多个LED数码管显示的方法，给出了利用此方法设计的多路LED显示系统的硬件电路结构原理图和软件程序流程，同时给出了采用51汇编语言编写程序。
1 硬件电路

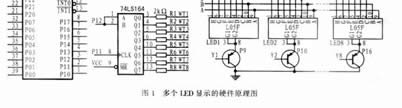

多位LED显示时，常将所有位的段选线并联在一起，由一个8位I／O口控制，而共阴极点或共阳极点分别由另一个8位I／O口控制；也可采用并行扩展口构成显示电路，通常，需要扩展器件管脚的较多，价格较高。本文将介绍一种利用单片机的一个并行I／O口实现多个LED显示的简单方法，图1所示是该电路的硬件原理图。其中，74LS138是3线－8线译码器，74LS164是8位并行输出门控串行输入移位寄存器，LED采用L05F型共阴极数码管。
显示时，其显示数据以串行方式从89C52的P12口输出送往移位寄存器74LS164的A、B端，然后将变成的并行数据从输出端Q0～Q7输出，以控制开关管WT1～WT8的集电极，然后再将输出的LED段选码同时送往数码管LED1～LED8。位选码由89C52的P14～P16口输出并经译码器74LS138送往开关管Y1～Y8的基极，以对数码管LED1～LED8进行位选控制，这样，8个数码管便以100ms的时间间隔轮流显示。由于人眼的残留效应，这8个数码管看上去几乎是同时显示。
<51单片机并行口驱动LED数码管显示电路>
2 软件编程
该系统的软件编程采用MCS－51系列单片机汇编语言完成，并把显示程序作为一个子程序，从而使主程序对其进行方便的调用。图2所示是其流程图。具体的程序代码如下：
<51单片机并行口驱动LED数码管显示程序>
