我也是一个 AD6 的初学者，虽然用了将近 2 年的 protel 99se，但是觉得自己的水平还是有限，作为学生，要提高真的不容易，只能慢慢的扩大自己的知识面，呵呵。最近有空， 看了几十个配套视频，了解了一下 protel 的升级版 Altium Designer6 的主要功能，发现这个 AD6 的功能实在强大，所以慢慢的开始学习，昨天学会了第一个小技巧，元件库零件建立时可以使用其辅助工具快速的建立，特别适合集成 IC 等元件的建立，一个芯片有几十个乃至几百个引脚，如果用99se做元件，那是比较吃力的，现在东冬就针对一个简单的 IC 库文 件的建立做个示范，抛砖引玉，让初学的新手有一个提示作用，高手看到了，如果觉得这个教程有问题的地方，请随时提出，一边修改完善，别让东冬的教程没有给新手提供帮助反而误导大家，呵呵，下面我们正式进入教程：
以建立一个 STC12C2052AD单片机的原理图元件为例，PCB 封装建立以后讲解：

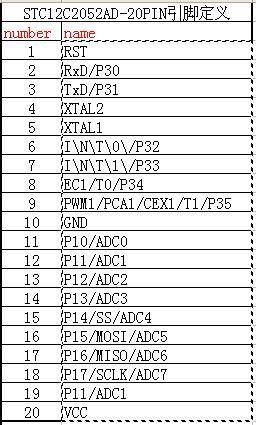

第一步：新建一个 Excel 工作表，按顺序填入 STC12C2052AD-20P单片机的引脚编号 number 和引脚 名称 name，如下图 1：
可见这是一个带有ad和pwm等功能的增强型51单片机，而且还是stc的国产货。
图 1
第二步：直接进入 AD6 的工作窗口，打开工作面板，如下图 2:
图 2

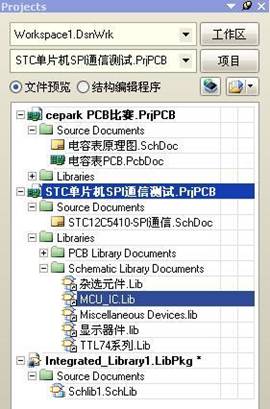

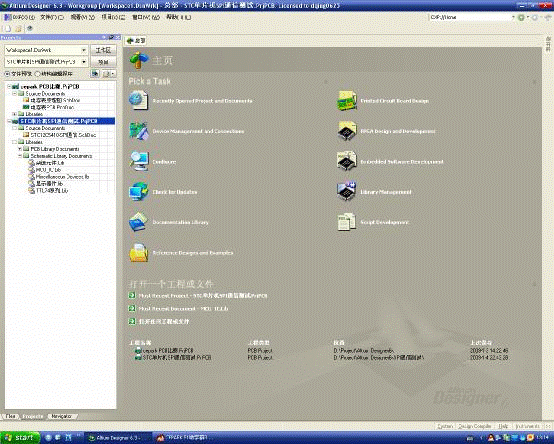

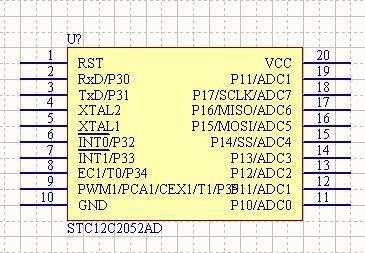

第三步：打开一个现成的原理图库文件，本教程以下图 3 中的 MCU_IC.Lib 为例，打开后的效果见图 4（不详细说明怎么导入打开库文件，请新手自己琢磨^_^）
图 3
图 4

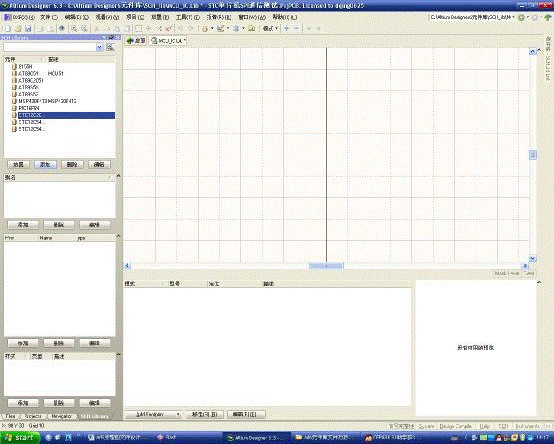

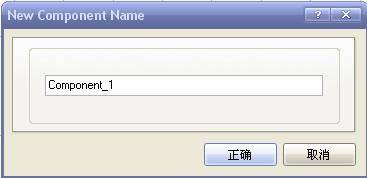

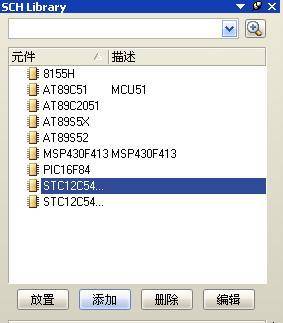

第 四 步：从上图可以看到图中显示的就是东冬昨天晚上用辅 助工具建 立的STC12C5410AD-28P 的原理图库文件，点击图 3 左边的元件“添加”，弹出窗口”New Compoment Name”, 如图 5，输入新建的元件名字“STC12C2052AD-20P”，然后“确定”弹出空白编辑窗口图 6
图 5
图 6

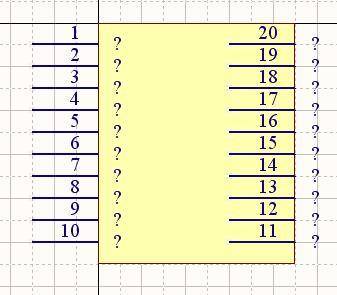

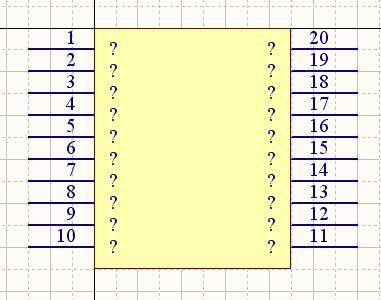

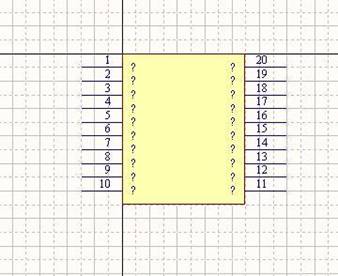

第五步：在编辑窗口放置一个矩形方块图（快捷键：P+R），摆放好引脚（快速引脚摆放见后面附 1）如下图 7 所示
图 7
我们在 99SE 中建立新元件时，一般会修改一个引脚名称，然后摆放一个引脚，或者引 脚全部摆放完了，然后再一个个的点击修改引脚属性，这样做不但容易出错，而且效率很低。从图 7 看出，新建的元件摆放的引脚标号都是可以了，然后就是下一步关键的怎么一次性修改引脚名称了^_^!
第六步：打开“SCHLIB list” 选项卡(一半处于窗口的左侧或者右侧，如果找不到“SCHLIB
list”，点击串口右下方的“SCH”栏，然后在弹出的窗口选择“SCHLIB list”即可)如图 9，
图 8
图 9

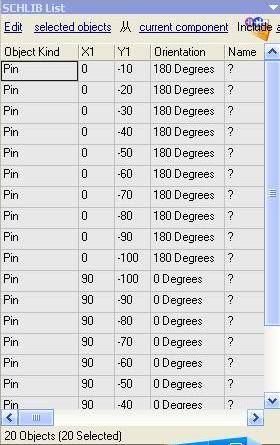

第七步：这时你会发现图 9 中“SCHLIB list”中什么都没有，这是因为你没有选中元件引脚，选中所有引脚以后就会看到图 10 元件的样子和图 11“SCHLIB list”的样子^_^，我们 可以看到有许多个列相，第一列 Object Kind 是说明选中的部分是引脚 Pin，X1、Y1 是各个 引脚摆放的坐标，Orientation 是指各引脚的旋转角度，Name 这就是我们需要修改的引脚名称
图 10，所有引脚被选中
图 11，显示被选中引脚的属性
第八步：选中图 1Excel 中 name 列虚线框中的内容，然后“ctrl+c”复制，回到图 11 的界面，和选中 Excel 中 name 的方法一样，选中所有 Name 的“？”，然后“ctrl+v”所有的引 脚名称就一次性编辑完成，如图 12，13，14, 15，从左边的的 SCH library 和右边的 SCHLIB list，以及中间的元件图中，都能看到引脚名称不再是“？”，而是变成了 Excel 中对应的引脚名称，最后只要做保存动作就可以把编辑好的元件存到自己的远近库，当然，我们还可 以在我这里添加上该元件的封装，设置默认芯片代号，注释，引脚信号类型等，这些请大家自己细究，这里不再详述，请谅解！
图 12，编辑好的元件

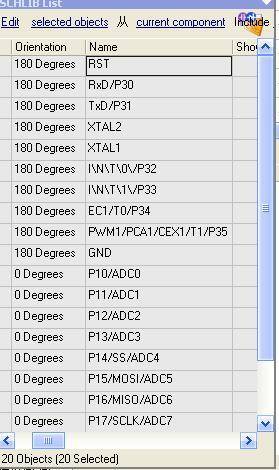

图 13，黏贴了 name 以后的 SCHLIB list
图 14，从 SCH library 看到的引脚名称

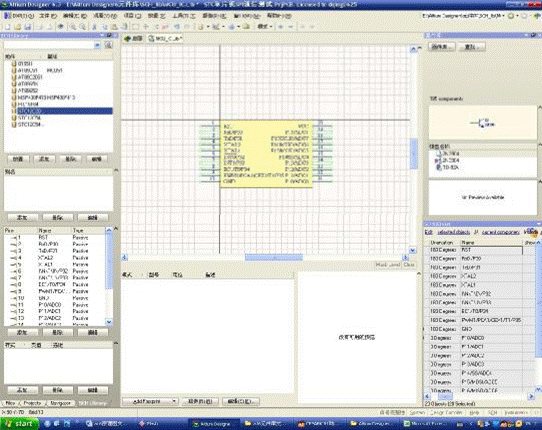

图 15，窗口全景
第 9 步：然后点击保存，添加对应的 PCB 封装，设置元件属性，最后再保存一次，就可以到
你自己的元件库里面使用新建的封装了，本教程主要介绍的是集成 IC，多引脚的情况下， 使用元件编辑辅助工具“SCHLIB list”的方法，此方法可以提高 SCH 集成 IC 建立的速度， 为电路设计提高效率，同时也可以使用“SCHLIB list”对元件库的属性进行方便的修改，避免了 99SE 中的出错率。

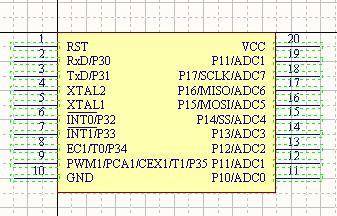

图 16，放在 SCH 原理图上的元件
附 1：如何快速的添加引脚
1．还是以本教程中的 STC12C2052AD 单片机为例，添加好IC矩形框以后，再添加一个引脚（快捷键 P+P）,然后放置到图中任意位置，如附图 1；
附图 1

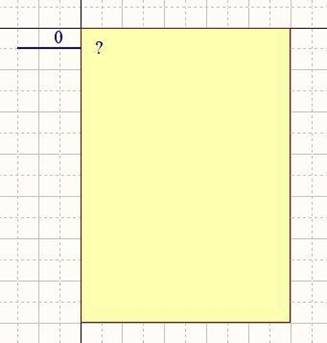

2.复制该引脚：选中该引脚，然后“ctrl+v”复制，接着删除附图 1 中的引脚 0；

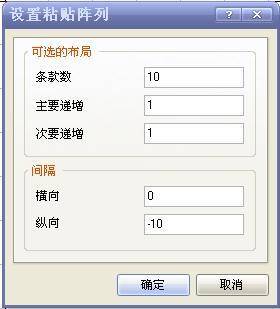

3.点击菜单栏的“编辑（E）”，在下拉菜单中选择“阵列式粘贴（y）”，或者快捷键（E+Y）,会弹出一个“设置粘贴阵列”的窗口，如附图 2 所示，其中的参数设置如下：
条款数：就是指你要阵列粘贴多少个被复制的部分（这里是引脚 PIN），我们选择 10，是因为 STC12C2052AD 两边分别有 10 个 PIN， 主要递增：就是 pin 属性的 number，引脚标号，我们选 1
次要递增：主要是 pin 属性的 name，我们这里选择的 pin 全是“？”，这个参数对递增没有影响横向和纵向：就是阵列在排列时的方向，以鼠标点击为坐标原点，横向是正的，就是向右排列，负的向左排列；纵向正的就是向上，负的向下，数值就是代表步进长度，我们这里选择是垂直向下以 10 为步进的排列，故填了 0，-10.
附图 2

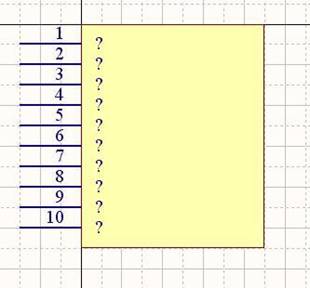

4.点击确定，然后把鼠标移至附图 1 引脚 0 的位置（引脚 0 已被删除）。然后出现附图 3 所示画面：
附图 3
5.右边引脚的摆放和左边一样，不过右边引脚摆放前要复制引脚10，然后要修改附图2的纵向参数，-10——》10，然后确定，并且要从方块的右下方点击鼠标，摆放后的图像如附图4
附图 4
6.从附图 4 看，右边的引脚全部反向了，所以，我们做的最后一步就是选中右边的引脚，然 后鼠标左键点住选中的引脚，按“X”左右镜像，然后放置好右边引脚，这样就可以继续前 面的元件编辑了，见附图 5
附图 5
注：这个教程算是初步结束了，东冬第一次做教程，这个STC12C2052AD单片机画了 4 个多小时，从中让自己也感觉到了做教程的不容易，想想以前看到的高手做的教程，他们确实花了很大的时间与劲力，感觉来之不易啊，呵呵！
