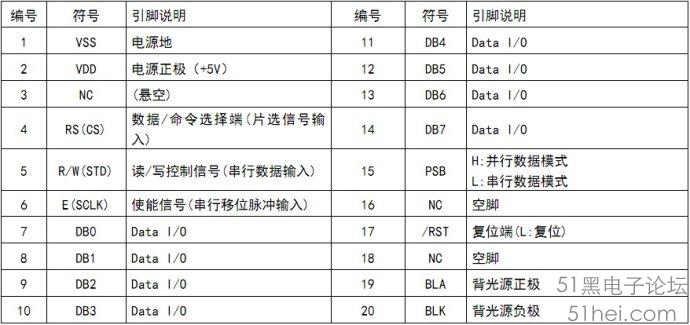

12864(ST7920主控)是一种比较常用的中文字库液晶，可以显示8x16的ASCII码，16x16的汉字，还带有绘图功能，但是它的绘图功能不太好用。下面是其管脚说明：
它有两种接线方式：并行好串行，一般地，为了节省端口，我们采用串行接线方式。主要讲下它的地址问题，比较容易理解错。
字符模式定位
1 2 3 4 5 6 7 8
第一行 80 81 82 83 84 85 86 87
第二行 90 91 92 93 94 95 96 97
第三行 88 89 8A 8B 8C 8D 8E 8F
第四行 98 99 9A 9B 9C 9D 9E 9F

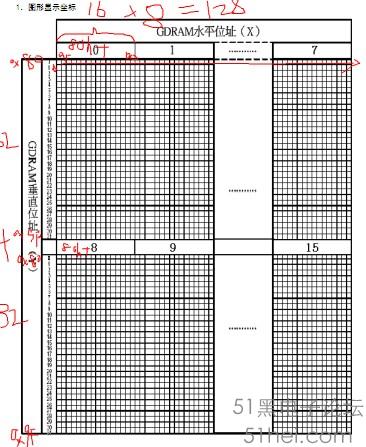

绘图模式GDRAM定位
垂直 水平
0x80: 0x80 - 0x87 上半屏
|
0x9F:
0x80: 0x88 - 0x8F 下半屏
|
0x9F:
实际上，下半屏是上半屏在右边的延续，从地址可以看出来，因此在取模时要选择横向8点左高位。
|
|
