* 创建日期: 周五 3月 18 2016
* 处理器: AT89C52
* 编译器: Keil for 8051
* 硬件连接说明
* 74LS47段码输出经过470欧姆电阻接八位共阳数码管段码输入，74LS47的输入ABCD接IO端口P1：P10->A P11->B P12->C P13->D
* 74HC238译码器Y0至Y7接八位共阳数码管位选输入，74HC238译码器的输入端口接IO端口P1：P14->A P15->B P16->C
* 八位共阳数码管的‘点’位DP接IO端口P1：P17->DP

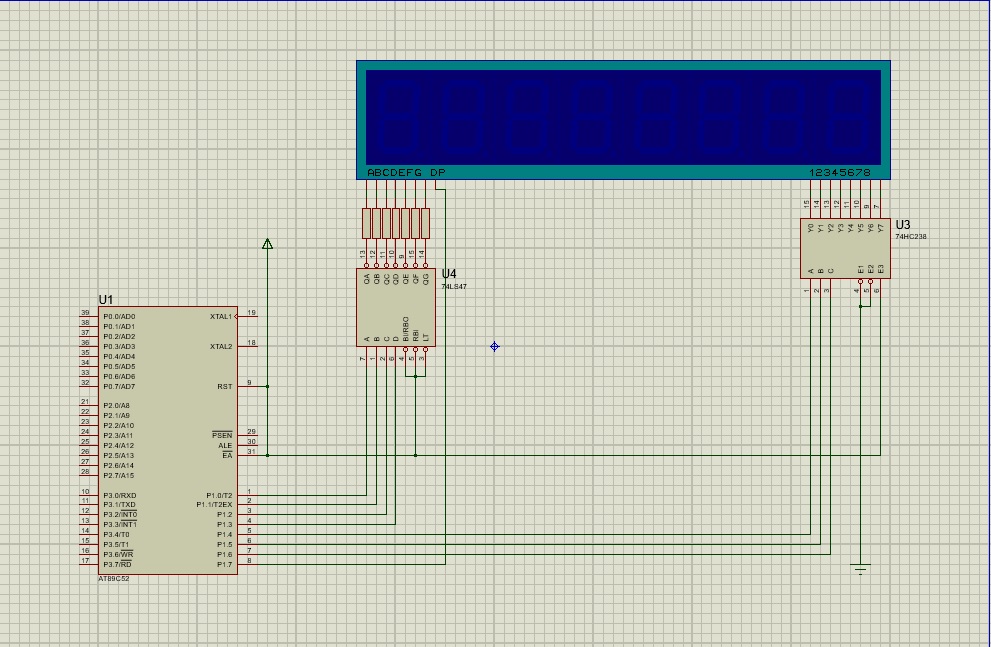

硬件模拟仿真图
数码管时钟模拟_C51代码.rar
(1.44 KB, 下载次数: 20)
|
