基于TCA8424 I2C的人机接口设备 (HID) 协议键盘实现，适用于Windows 8 电路原理图

ID:124161 · 发表于 2016-6-17 21:41

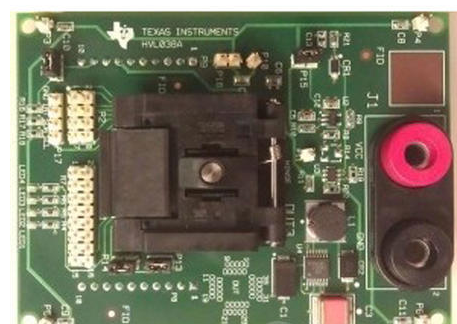

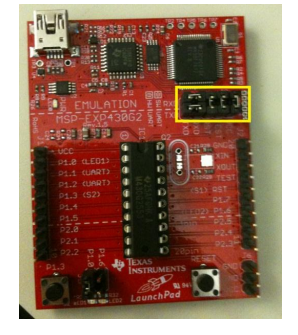

实物图：

一、描述

该参考设计是经过验证的键盘扫描仪或控制器。这个 128 键位扫描器件专门针对操作系统为 Windows 8 的终端设备。该器件完全符合 Microsoft 规定的 HID Over I2C 规范（1.0 版本）。
二、特性

支持高达 1MHz 的 I2C Fast Mode+ 速度
可支持多达 128 (8x16) 键扫描
漏极开路低电平有效 INT 输出
漏极开路输出可为 LED 降低多达 12mA 电流
可根据 HID Over I2C 标准进行软件复位
内部上拉电阻器可简化实施过程且无需使用外部组件

电路原理图：

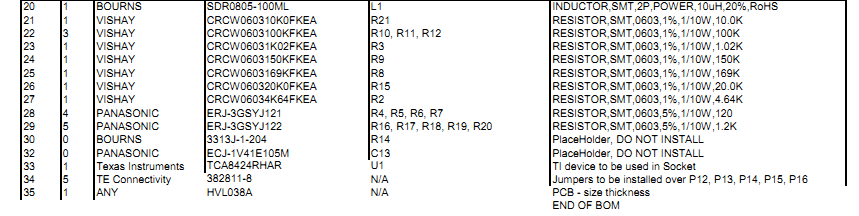

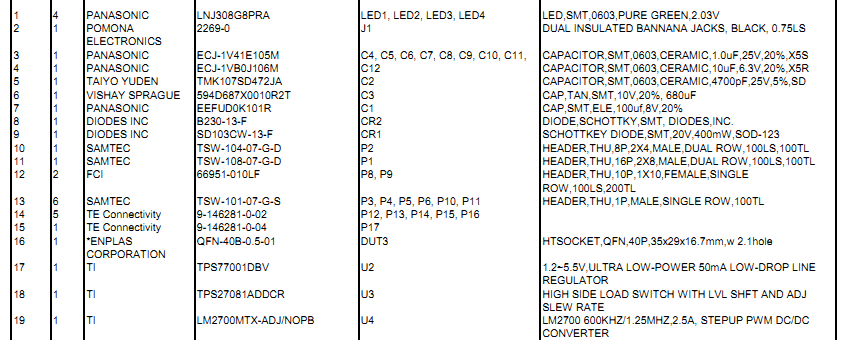

BOM表：

全部资料（压缩包）下载：

ID:275111 · 发表于 2020-4-1 11:19

谢谢，下载资料参考。
