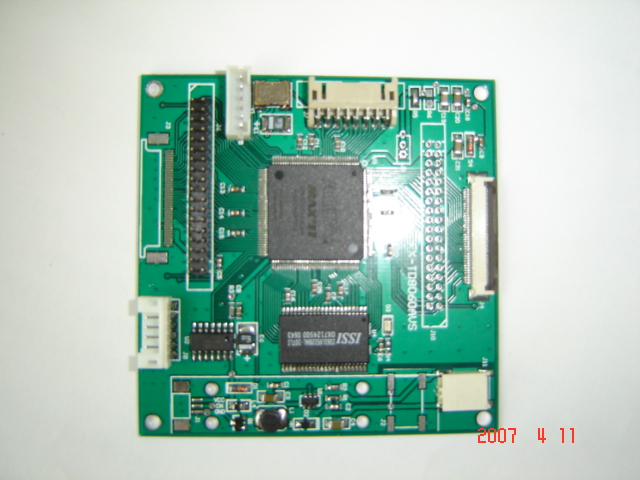

FX-VMC256 是一块 AV、MCU 二合一液晶显示控制板，控制板具有两个显示通道：模拟视频信 号（CVBS）通道和 MCU 数字显示通道。视频信号通道接受的是复合视频信号，在 LCD 上显示的是真 彩色；MCU 通道以 8 位数据总线或 IO 方式和 MCU 接口，可以显示 256 种颜色。为了方便操作，提高 显示速度，本控制器直接接受行列坐标值， 不需要计算显存地址。本控制器有两个型号：VMC256-1P （单页显存）和 VMC256-4P（4 页显存），。另外本控制器还具有地址自动加 1 功能，对于图片显示具 有极高的速度。本控制板特色之一在于能接受两路视频输入，正常情况下显示第一路视频， 当第二路 视频有信号时切换到第二路视频显示。第二路视频为优先显示视频
显示256 色时，每字节显示一个象素，数据格式约定如下：DB7（R2，红色高位）， DB6（R1），DB5（R0，红色低位），DB4（G2，绿色高位），DB3（G1），DB2（G0，绿色高位）， DB1（B1，蓝色高位），DB1（B0，蓝色低位）
、键盘板接口（J2）引脚定义
引脚 定义 状态 功能 1 3.3V O 键盘板电源 2 GND O 键盘板地 3 KEY/CONTRAST I 键盘板按键输入或对比度旋钮 4 CHROM I 色度旋钮 5 BRIGHT I 亮度旋钮 键盘板上有 3 个按键，“MENU”, “+”, “-”键，MENU 键选择“亮度” ，“对比度” ， “色度”, 和背光源亮度调节。用“+”，和“-”增减选中项。3 个按键通过第 3 脚接入。当用按键板时 第 4，5 脚为“NC”。如果用户采用的是旋钮方式， 则 3 个旋钮（对比度， 色度，亮度）分别 通过第 3，4，5 脚接入。
视频输入接口（J1）引脚定义
引脚 定义 状态 功能 1 +12V I 12V 电源输入 2 GND I 12V 电源地 3 AV1 I AV 1 信号输入 4 GND I 信号地 5 AV2 I AV 2 信号输入 6 GND I 信号地 AV2为优先显示视频通道。当 AV2 无信号时显示 AV1 的视频信号
LED 背光源接口（J3）引脚定义
引脚 定义 状态 功能 1 V O 背光电源电压 2 GND O 背光电源地
指令操作说明 FX 系列控制板使用统一的指令码格式，只需要通过控制器的指令对显示存储器进行 控制作即可，指令码格式为：
CS RS DATA[7:4] DATA [3:0] WR RD功能
视频部分
视频显示通道能接收 NTSC 制和 PAL 制，并能自动切换。能根据液晶屏的配置识别 320×234 和 480×234 两种分辨率（控制板上跳线选择）。外接按键板或可调旋钮调节亮度， 对比度，色度和背光 源亮度。详细说明见上
