ATK-ESP8266 WIFI模块资料简介：
实验器材:
探索者STM32F407开发板
实验目的:
学习ATK_ESP8266高性能UART_WIFI模块的使用,掌握基本的TCP，UDP通信串口AT指令配置方法.
硬件资源:
1,DS0(连接在PF9)
2,串口1(波特率:115200,PA9/PA10连接在板载USB转串口芯片CH340上面)
3,串口3(波特率:115200，PB10/PB11)
4,ALIENTEK 2.8/3.5/4.3/7寸TFTLCD模块(通过FSMC驱动,FSMC_NE4接LCD片选/A6接RS)
5,按键KEY0(PE4)/KEY1(PE3)/KEY_UP(PA0,也称之为WK_UP)
6,SD卡,通过SDIO(SDIO_D0~D4(PC8~PC11),SDIO_SCK(PC12),SDIO_CMD(PD2))连接
7,W25Q128(SPI FLASH芯片,连接在SPI1上)
8,24C02
9,ATK_ESP8266 WIFI模块1个.
连接方式：
模块与带有无线网卡的电脑或其他wifi设备连接：采用wifi连接
模块与开发板连接（TTL串口方式）：
ATK-ESP8266 WIFI模块与精英板连接方式（通过4根杜邦线连接）：
ATK-ESP8266 WIFI模块 战舰V3\精英STM32开发板
TXD<------------>PB11（RX）
RXD<------------>PB10（TX）
GND<------------>GND
VCC<------------>3.3V\5V
实验现象:
本例程，用于实现ATK_ESP8266模块的三种工作模式：串口无线AP（COM-AP）、串口无线STA（COM-STA）
和串口无线AP+STA（COM-AP+STA）这3个模式的测试，每个模式又包含TCP服务器、TCP客户端和UDP这3个子模式，
本节我们将详细介绍这些模式的使用。模块配置可以通过串口配置，这里我们通过开发板串口配置，并实现通信。
具体实验现象，请参考我们的文档<<ATK-ESP8266 WIFI模块使用说明(探索者开发板)_AN1509B>>，验证测试部分
注意事项:
1,4.3寸和7寸屏需要比较大电流,USB供电可能不足,请用外部电源适配器(推荐外接12V 1A电源).
2,本例程在LCD_Init函数里面(在ILI93xx.c),用到了printf,如果不初始化串口1,将导致液晶无法显示!!
3,字库更新时,需自备标准SD卡一张(即大卡,也可以用TF卡+卡套),并拷贝光盘:5，SD卡根目录文件
里面的所有内容到SD卡根目录,然后将SD卡插到开发板.
4,对于探索者开发板,P10需要用跳线短接:PB10(TX)与GBC_RX，PB11(RX)与GBC_TX
5,如果触摸屏不准，请按住KEY0不放，然后按复位，松开复位，进入触摸屏校准。此时松开KEY0，执行校准，即可对屏幕进行校准。
6,本例程的详细说明，见光盘：9，增值资料\1，ALIENTEK 产品资料\13，ATK-ESP8266 WIFI模块资料\4，模块使用说明\
ATK-ESP8266 WIFI模块使用说明(探索者开发板)_AN1509B
所有资料下载：

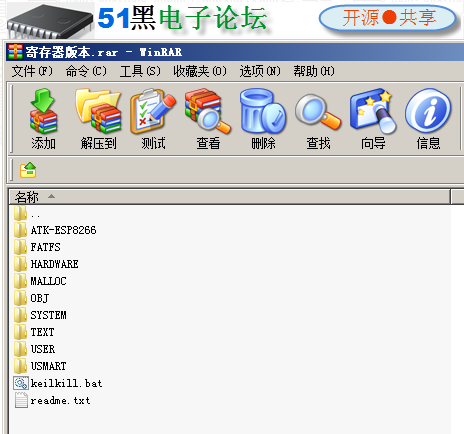

（寄存器版本，适合探索者STM32F4开发板）扩展实验13 ATK-ESP8266WIFI模块实验.rar
(919.85 KB, 下载次数: 103)
|
|
