MCP4822数模转换模块电路原理图(输出0-10V)带PCB源文件

ID:130231 · 发表于 2017-3-20 12:19

基于MCP4822的数模转换模块电路+PCB源文件（输出0-10V），我感不错，分享给大家

MCP4728芯片介绍：

Microchip公司的MCP4728是一个带有非易失性存储器(EE尸ROM)的4路、12位电压输出的数模转换器(OAC)。其板载精密输出放大器使它能够获得轨到轨模拟输出摆幅。利用!ZC串行接口命令，可以对EE户ROM的OAC输入编码、器件配置位以及l℃地址位进行设定。

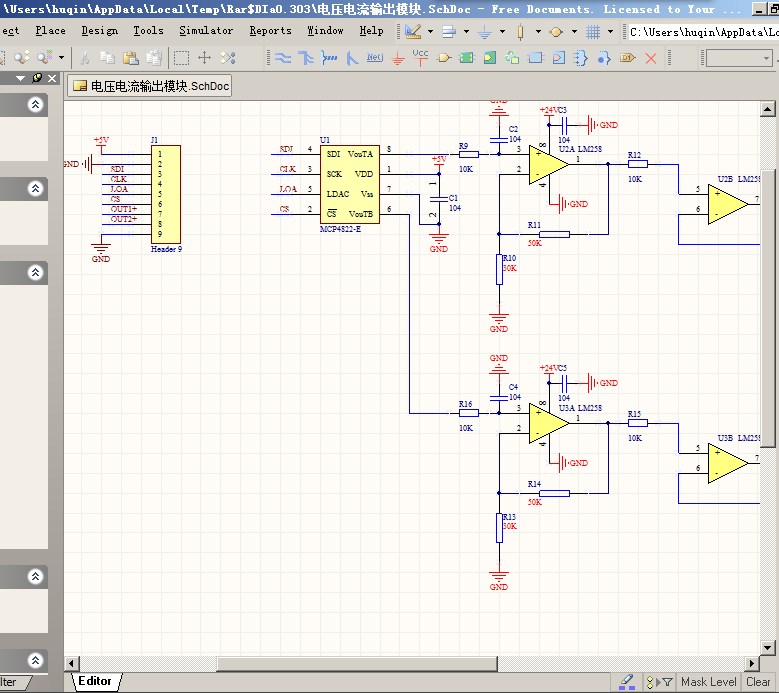

MCP4822原理图 ad画的：

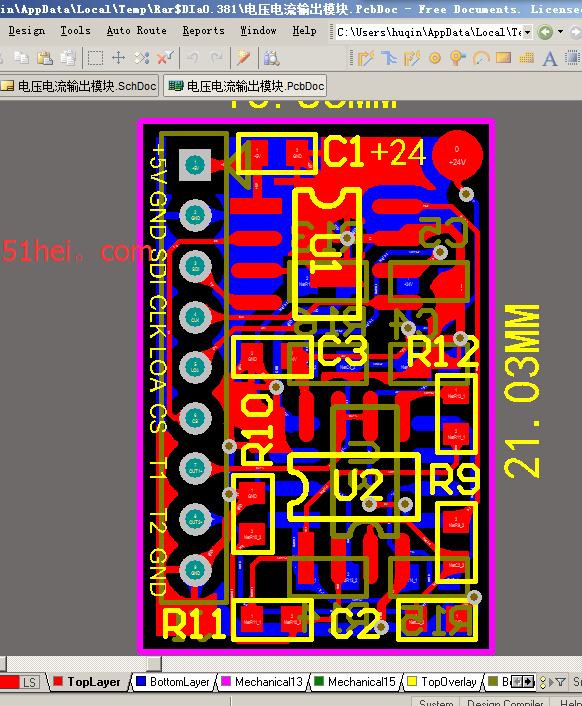

MCP4822的pcb工程文件：

下载：

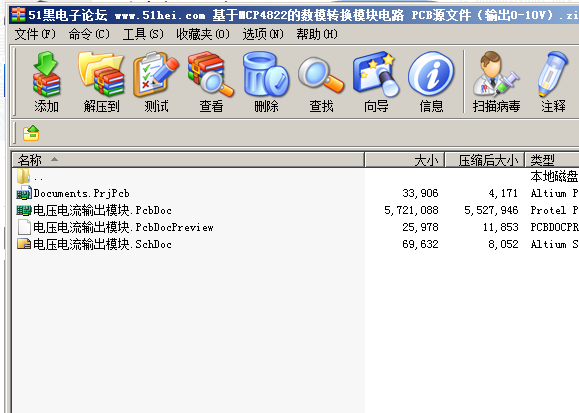

基于MCP4822的数模转换模块电路 PCB源文件（输出0-10V）.zip (10.64 MB, 下载次数: 423)
