单片机彩屏例程 含程序,原理图,取模软件等资料（2.2 2.4 2.8和3.5四种屏幕尺寸）

[复制链接]
ID:184732 发表于 2017-3-30 11:00 | 显示全部楼层 |阅读模式
彩屏例程，含2.2寸，2.4寸，2.8寸和3.5寸彩屏程序及彩屏测试转接原理图.

TFT彩屏实验
V2.2和V3.0的板子使用彩屏的方式是一致的，这里我们以V3.0的板子为例。注意了，下载程序若无反应的，请反复核对彩屏的型号与下载程序是否一致。

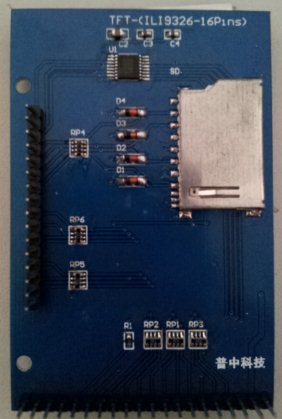

因为板子配有不同的彩屏，所以在做彩屏实验需要确认自己彩屏的型号。具体型号请看彩屏的背面。确认好型号下载相对应的例程程序。
1.001.jpg 1.002.jpg 1.003.jpg
实验现象：
下载不同的程序，对应彩屏显示相应内容
实验步骤：
  • 连接实验相关模块电路

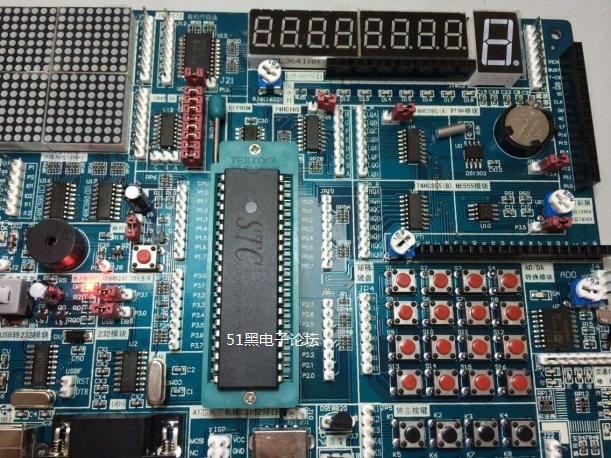

必须先将JP595，JP1302,J11,JP165,红外接收头的跳线帽断开，若不断开可能出现花屏，无显示的现象  如图：

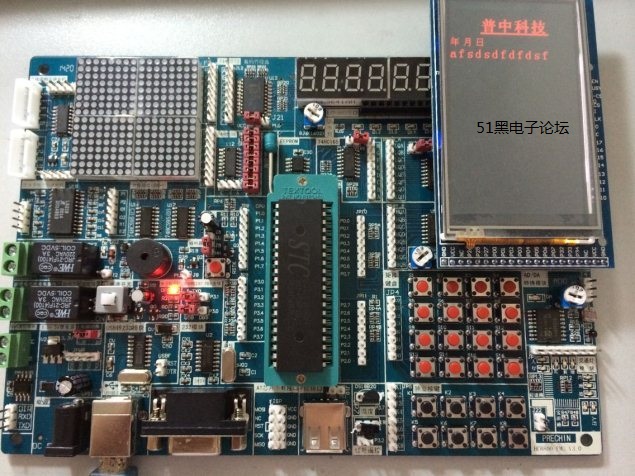

把彩屏插上开发板，注意：两排排针都要插进去
如图：

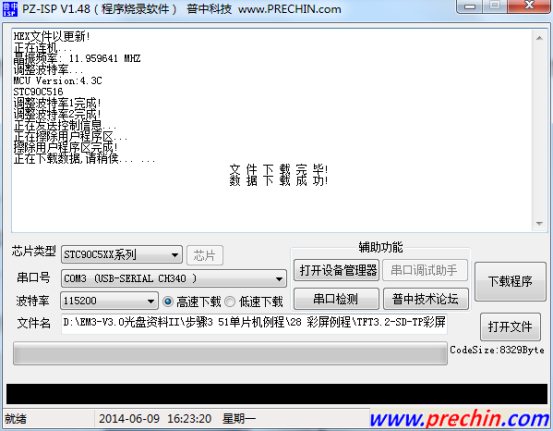

  • 下载彩屏程序
下载之前先判断您手上的彩屏型号，屏后面有标明型号
如图：
确定型号后，下载对应型号的程序如图

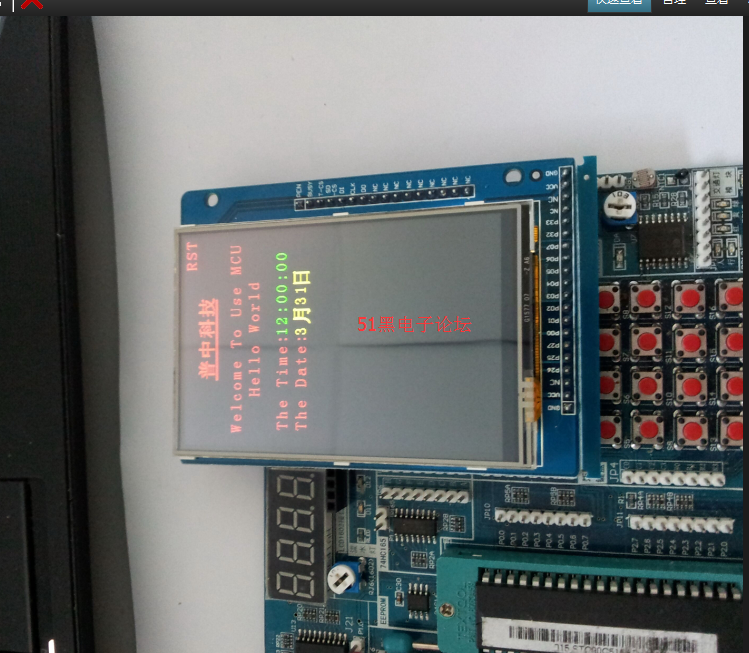

1.013.jpg 下载成功后程序自动运行，彩屏显示对应程序的内容。
常见问题处理方法：
  • 程序下载成功后无法显示
将彩屏拔下来重新插下，重启开发板
将单片机拆下来重新安装下，重启开发板

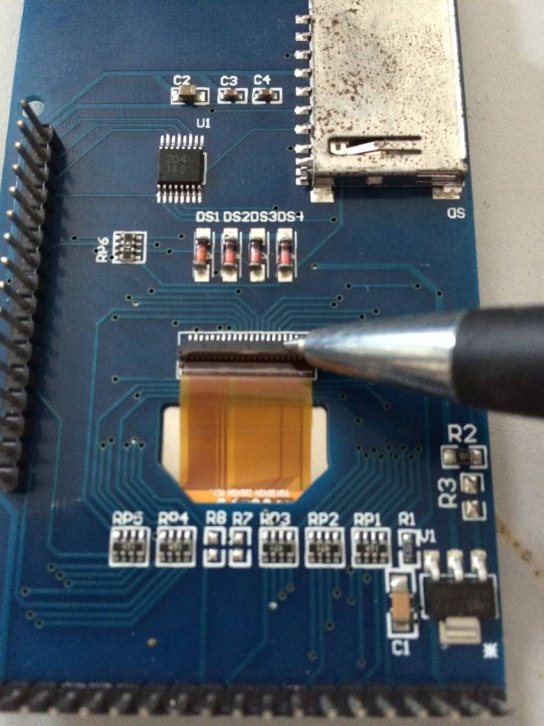

将后面的排线重新卡一下，后面的排线扣是可以拆的
如图：
靠排线的一面是可以掰起来的！
将排线平整的插进去后，将排扣按下,装好后再装上开发板试试，能否显示!
  • 触摸屏无法使用
请检查JP595，JP1302,J11跳线帽是否断开
重新插拔下彩屏，重启开发板
注意：由于51单片机处理速度较慢，所以在进行触摸划线的时候只有显示点，这个是正常的，您可以慢点画！


彩屏显示的部分单片机源码预览：
  1. #include"gui.h"

  3. //---汉字的字库头文件---//
  4. #include"charcode.h"

  6. //---如果要显示图片就添加这个头文件---//
  7. #ifdef PICTURE_SHOW

  9. #include"picture.h"

  11. #endif

  13. /****************************************************************************
  14. *函数名：GUI_Dot
  15. *输  入：x：点的X坐标；
  16. *      * y：点的Y坐标
  17. *      * color：点的颜色
  18. *输  出：
  19. *功  能：给单个像素涂上颜色。
  20. ****************************************************************************/

  22. void GUI_Dot(uint x, uint y, uint color)
  23. {
  24.         uchar i;

  26.         TFT_SetWindow(x-1, y, x+2, y+2);  //单个像素

  28.         for(i=0; i<16; i++)
  29.         {
  30.                 TFT_WriteColorData(color)        ;
  31.                 //TFT_WriteData(color);
  32.         }
  33. }

  35. ///****************************************************************************
  36. //*函数名：GUI_Box
  37. //*输  入：sx：起始X坐标, sy：其实Y坐标,
  38. //*      * ex：终止X坐标, ey：终止Y坐标,
  39. //*      * color：方框的颜色
  40. //*输  出：
  41. //*功  能：给一个区域涂上颜色。
  42. //****************************************************************************/
  43. //void GUI_Box(uint sx, uint sy, uchar ex, uint ey, uint color)
  44. //{
  45. //        uint temp;
  46. //        TFT_SetWindow(sx, sy, ex, ey);
  47. //  sx = ex - sx + 1;
  48. //        sy = ey - sy + 1;
  49. //        while (sx--)
  50. //        {
  51. //                 temp = sy;
  52. //                while (temp--)
  53. //                 {
  54. //                        TFT_WriteData(color);
  55. //                }
  56. //        }
  57. //}

  59. /****************************************************************************
  60. *函数名：GUI_Line
  61. *输  入：xStart：线的起始X坐标,
  62. *      * yStart：线的其实Y坐标,
  63. *      * xEnd：线的终止X坐标,
  64. *      * yEnd：线的终止Y坐标,
  65. *      * color：线条的颜色
  66. *输  出：
  67. *功  能：画一条直线
  68. ****************************************************************************/

  70. void GUI_Line(uint xStart, uint yStart, uchar xEnd, uint yEnd, uint color)
  71. {
  72.         uint t;
  73.         int xerr = 0, yerr = 0, delta_x, delta_y, distance;
  74.         int incx, incy;
  75.         uint row, col;
  76.         delta_x = xEnd - xStart;//计算坐标增量
  77.         delta_y = yEnd - yStart;
  78.         col = xStart;
  79.         row = yStart;
  80.         if (delta_x > 0)
  81.         {
  82.                 incx=1;//设置单步方向
  83.         }
  84.         else
  85.         {
  86.             if (delta_x == 0)
  87.                 {
  88.                         incx = 0;//垂直线
  89.                 }
  90.             else
  91.                         {
  92.                                 incx = -1;
  93.                                 delta_x = -delta_x;
  94.                         }
  95.         }
  96.         if (delta_y > 0)
  97.         {
  98.                 incy = 1;
  99.         }
  100.         else
  101.         {
  102.             if (delta_y == 0)
  103.                 {
  104.                         incy = 0;//水平线
  105.                 }
  106.             else
  107.                 {
  108.                         incy = -1;
  109.                         delta_y = -delta_y;
  110.                 }
  111.         }
  112.         if (delta_x > delta_y)
  113.         {
  114.                 distance = delta_x;//选取基本增量坐标轴
  115.         }
  116.         else
  117.         {
  118.                 distance = delta_y;
  119.         }
  120.         for (t=0; t<=distance+1; t++)
  121.         {                                     //画线输出
  122.             GUI_Dot(col, row, color);
  123.             xerr += delta_x;
  124.             yerr += delta_y;
  125.                   if(xerr > distance)
  126.             {
  127.                 xerr -= distance;
  128.                 col += incx;
  129.             }
  130.             if(yerr > distance)
  131.             {
  132.                 yerr -= distance;
  133.                 row += incy;
  134.             }
  135.         }
  136. }

  138. /****************************************************************************
  139. *函数名：GUI_WriteCnChar
  140. *输  入：x：显示起始X坐标
  141. *      * y：显示起始Y坐标
  142. *      * *cn：要显示的字符串
  143. *      * wordColor：字体的颜色
  144. *      * backColor：背景颜色
  145. *输  出：
  146. *功  能：写二号楷体汉字
  147. ****************************************************************************/

  149. #ifdef CHAR32_SHOW

  151. void GUI_Write32CnChar(uint x, uint y, uchar *cn, uint wordColor, uint backColor)

  153. …………限于本文篇幅 余下代码请从51黑下载附件…………
复制代码

下载：

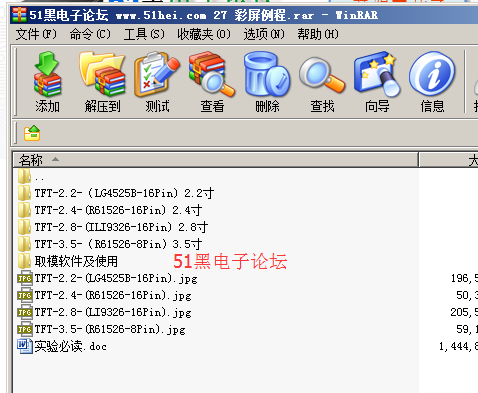

27 彩屏例程.rar (13.09 MB, 下载次数: 136)
