SHT11数字温湿度传感器含源代码和仿真图

ID:164146 · 发表于 2017-6-9 22:16

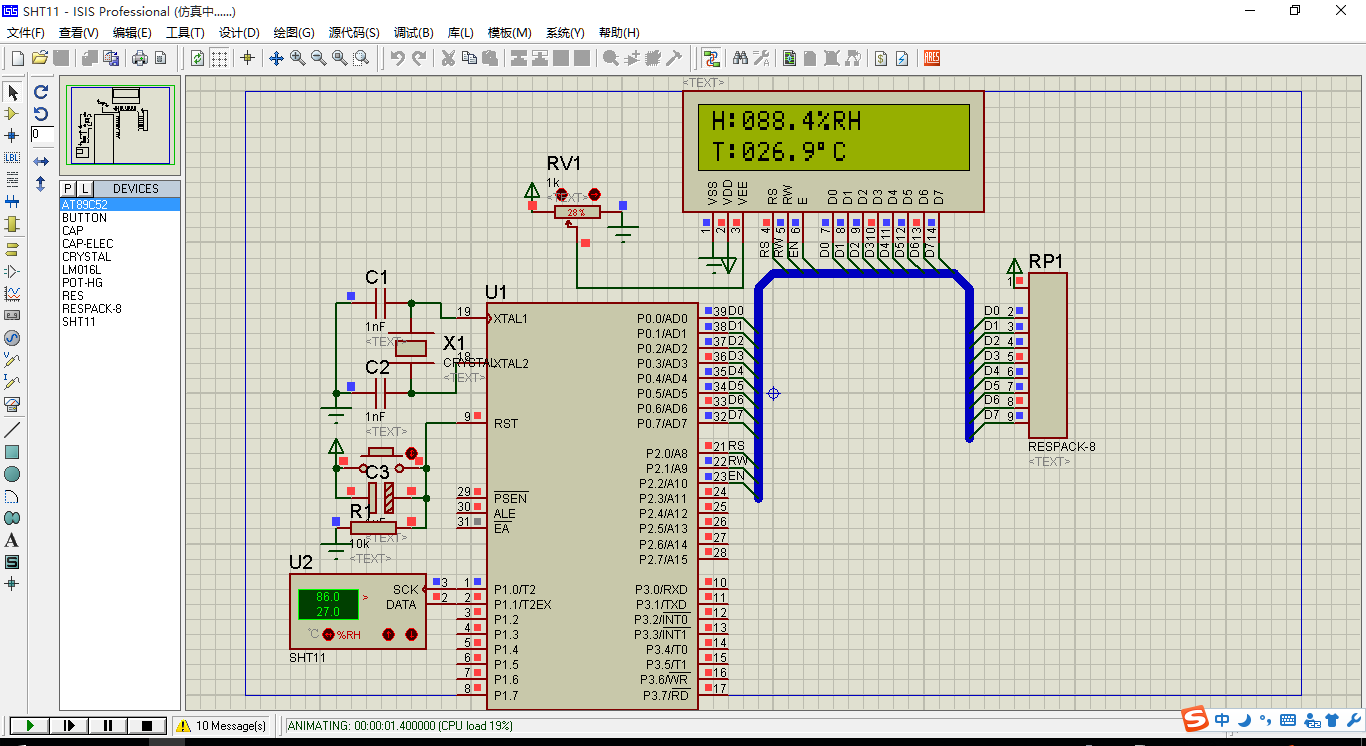

分享一个SHT11-数字温湿度传感器，含源代码和仿真图

SHT11-数字温湿度传感器

单片机源程序如下:

#include <reg52.h>
#include <intrins.h>
#include "LCD1602.h"
/********************************************************
宏定义
********************************************************/
#define uint unsigned int
#define uchar unsigned char
#define noACK 0
#define ACK 1
#define STATUS_REG_W 0x06
#define STATUS_REG_R 0x07
#define MEASURE_TEMP 0x03
#define MEASURE_HUMI 0x05
#define RESET 0x1e
enum { TEMP, HUMI };
typedef union //定义共用同类型
{
unsigned int i;
float f;
} value;
/********************************************************
位定义
********************************************************/
sbit SCK = P1 ^ 0;
sbit DATA = P1 ^ 1;
/********************************************************
变量定义
********************************************************/
uchar wendu[6];
uchar shidu[6];
/********************************************************
50us延时函数
********************************************************/
void delay_50us(uint t)
{
uint j;
for (; t>0; t--)
for (j = 19; j>0; j--);
}
/*******************************************************
液晶显示函数
********************************************************/
void displaywendu(void)
{
uchar i;
write_com(0x80+0x40);
write_data('T');
write_data(':');
for (i = 0; i<3; i++)
{
write_data(wendu[i]);
delay_50us(1);
}
for (i = 0; i<1; i++)
{
write_data('.');
delay_50us(1);
}
for (i = 4; i<5; i++)
{
write_data(wendu[i]);
delay_50us(1);
}
write_data(0xDF);
write_data('C');
}
/********************************************************
液晶显示函数
********************************************************/
void displayshidu(void)
{
uchar i;
write_com(0x80);
write_data('H');
write_data(':');
for (i = 0; i<3; i++)
{
write_data(shidu[i]);
delay_50us(1);
}
for (i = 0; i<1; i++)
{
write_data('.');
delay_50us(1);
}
for (i = 4; i<5; i++)
{
write_data(shidu[i]);
delay_50us(1);
}
write_data('%');
write_data('R');
write_data('H');
}
/********************************************************
SHT11写字节程序
********************************************************/
char s_write_byte(unsigned char value)
{
unsigned char i, error = 0;
for (i = 0x80; i>0; i >>= 1) //高位为1，循环右移
{
if (i&value) DATA = 1; //和要发送的数相与，结果为发送的位
else DATA = 0;
SCK = 1;
_nop_(); _nop_(); _nop_(); //延时3us
SCK = 0;
}
DATA = 1; //释放数据线
SCK = 1;
error = DATA; //检查应答信号，确认通讯正常
_nop_(); _nop_(); _nop_();
SCK = 0;
DATA = 1;
return error; //error=1 通讯错误
}
/********************************************************
SHT11读字节程序
********************************************************/
char s_read_byte(unsigned char ack)
{
unsigned char i, val = 0;
DATA = 1; //释放数据线
for (i = 0x80; i>0; i >>= 1) //高位为1，循环右移
{
SCK = 1;
if (DATA) val = (val | i); //读一位数据线的值
SCK = 0;
}
DATA = !ack; //如果是校验，读取完后结束通讯；
SCK = 1;
_nop_(); _nop_(); _nop_(); //延时3us
SCK = 0;
_nop_(); _nop_(); _nop_();
DATA = 1; //释放数据线
return val;
}
/********************************************************
SHT11启动传输
********************************************************/
void s_transstart(void)
{
DATA = 1; SCK = 0; //准备
_nop_();
SCK = 1;
_nop_();
DATA = 0;
_nop_();
SCK = 0;
_nop_(); _nop_(); _nop_();
SCK = 1;
_nop_();
DATA = 1;
_nop_();
SCK = 0;
}
/********************************************************
SHT11连接复位
********************************************************/
void s_connectionreset(void)
{
unsigned char i;
DATA = 1; SCK = 0; //准备
for (i = 0; i<9; i++) //DATA保持高，SCK时钟触发9次，发送启动传输，通迅即复位
{
SCK = 1;
SCK = 0;
}
s_transstart(); //启动传输
}
/********************************************************
SHT11温湿度检测
********************************************************/
char s_measure(unsigned char *p_value, unsigned char *p_checksum, unsigned char mode)
{
unsigned error = 0;
unsigned int i;
s_transstart(); //启动传输
switch (mode) //选择发送命令
{
case TEMP: error += s_write_byte(MEASURE_TEMP); break; //测量温度
case HUMI: error += s_write_byte(MEASURE_HUMI); break; //测量湿度
default: break;
}
for (i = 0; i<65535; i++) if (DATA == 0) break; //等待测量结束
if (DATA) error += 1; // 如果长时间数据线没有拉低，说明测量错误
*(p_value) = s_read_byte(ACK); //读第一个字节，高字节 (MSB)
*(p_value + 1) = s_read_byte(ACK); //读第二个字节，低字节 (LSB)
*p_checksum = s_read_byte(noACK); //read CRC校验码
return error; // error=1 通讯错误
}
/********************************************************
SHT11温湿度值标度变换及温度补偿
********************************************************/
void calc_sth10(float *p_humidity, float *p_temperature)
{
const float C1 = -4.0; // 12位湿度精度修正公式
const float C2 = +0.0405; // 12位湿度精度修正公式
const float C3 = -0.0000028; // 12位湿度精度修正公式
const float T1 = +0.01; // 14位温度精度 5V条件修正公式
const float T2 = +0.00008; // 14位温度精度 5V条件修正公式
float rh = *p_humidity; // rh: 12位湿度
float t = *p_temperature; // t: 14位温度
float rh_lin; // rh_lin: 湿度 linear值
float rh_true; // rh_true: 湿度 ture值
float t_C; // t_C : 温度 ℃
t_C = t*0.01 - 40; //补偿温度
rh_lin = C3*rh*rh + C2*rh + C1; //相对湿度非线性补偿
rh_true = (t_C - 25)*(T1 + T2*rh) + rh_lin; //相对湿度对于温度依赖性补偿
if (rh_true>100)rh_true = 100; //湿度最大修正
if (rh_true<0.1)rh_true = 0.1; //湿度最小修正
*p_temperature = t_C; //返回温度结果
*p_humidity = rh_true; //返回湿度结果
}
/********************************************************
主函数
********************************************************/
void main(void)
{
unsigned int temp, humi;
value humi_val, temp_val; //定义两个共同体，一个用于湿度，一个用于温度
unsigned char error; //用于检验是否出现错误
unsigned char checksum; //CRC
LcdInitiate();
……………………
…………限于本文篇幅余下代码请从51黑下载附件…………

复制代码

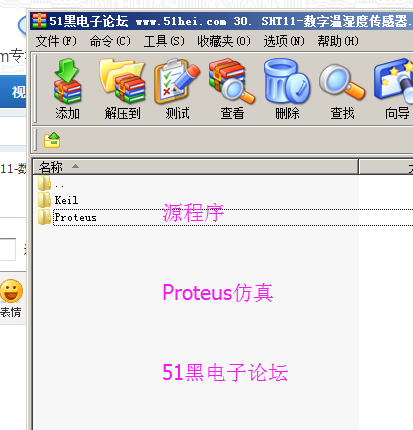

所有资料51hei提供下载:

SHT11-数字温湿度传感器只支持Proteus7.5版本.7z (37.17 KB, 下载次数: 368)

ID:208180 · 发表于 2017-11-17 15:27

想咨询一下，如果温度在零下的话，源码应该如何修改才能让lcd顺利显示出负数？

ID:250456 · 发表于 2017-11-17 16:16

顶，好文

ID:675478 · 发表于 2019-12-27 15:38

很有用

ID:316621 · 发表于 2020-4-12 21:08

老哥我打开之后显示 “新文件设计”，求帮助

ID:733782 · 发表于 2020-4-22 09:53

感谢分享，值得学习。

ID:676143 · 发表于 2020-4-24 18:21

etxuxu 发表于 2017-11-17 15:27
想咨询一下，如果温度在零下的话，源码应该如何修改才能让lcd顺利显示出负数？

你好，显示零下温度需要怎样修改呢

ID:767820 · 发表于 2020-6-2 20:12

感谢楼主的分享

ID:773585 · 发表于 2020-6-9 09:17

很棒，很详细

ID:786360 · 发表于 2020-6-22 14:55

有代码吗可以私发给我吗

ID:842307 · 发表于 2021-2-18 22:38

SHT11没有ＡＣＫ回复是什么原因，使用ｐｒｏｔｅｕｓ仿真，没有ＡＣＫ回复

ID:923241 · 发表于 2021-5-18 13:59

有仿真图和代码吗
