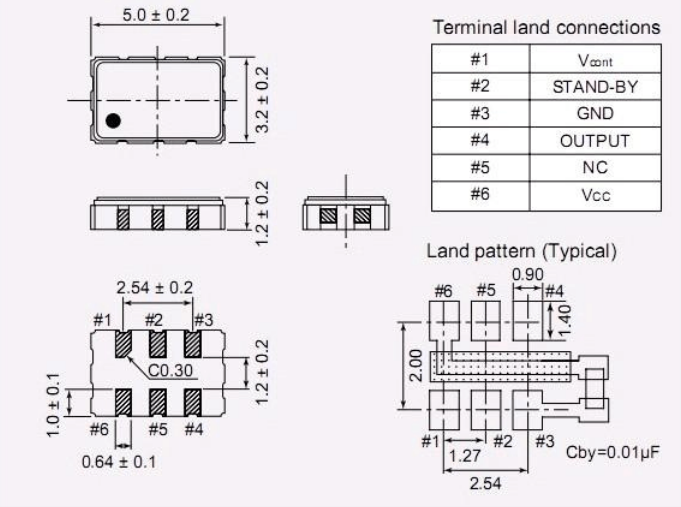

晶振SMD5032封装尺寸及技术参数

工作电压（V_DD）（Supply Voltage）

3.3V

2.5V

1.8V

单位

频率范围(Frequency Range)

1~125

1~125

1~125

MHz

工作电流

（Supply Current）

F0=32.768KHz

≦3

≦2

≦1.5

mA

0.3125≦F0<20MHz

≦5

≦4

≦3

20≦F0<35.328MHz

≦7

≦6

≦5

35.328≦F0<50MHz（A1）

≦10

≦9

≦8

40≦F0<50MHz（A3）

≦15

≦13

≦10

50≦F0<75MHz

≦20

≦18

≦15

75≦F0<100MHz

≦25

≦20

≦18

100≦F0<125MHz

≦35

≦30

≦20

占空比（Duty Cycle）

45~55

45~55

45~55

%

输出电平（CMOS）

（Output Level）

Logic“1”

≧90%V_DD

≧90%V_DD

≧90%V_DD

V

Logic“0”

≦10% VDD

≦10% V_DD

≦10% V_DD

上升/下降时间

（Rise/Fall Time）

F0=32.768KHz

≦200

≦200

≦200

nSec

0.3125≦F0<50MHz

≦6

≦5

≦4

50≦F0<100MHz

≦5

≦4

≦3

100≦F0<125MHz

≦4

≦3

≦2

开始时间（Start Time）

5

5

5

mSec

三态（输入到引脚1）

(Tri-State(input to pin 1))

Enable

≧0.7V_DD

≧0.7V_DD

≧0.7V_DD

V

Disable

≦0.3 V_DD

≦0.3 V_DD

≦0.3 V_DD

振动周期（Absolute Clock Period Jitter）

≦40

≦40

≦40

pSec

RMS相位抖动（RMS Phase Jitter）(12~20MHz)

≦1

≦1

≦1

pSec

待机电流（Standby Current）

≦10

≦10

≦10

μA

老化率（Aging）

≦±3

≦±3

≦±3

ppm

输出负载（Output Load）

15PF COMS

温度范围

频率范围

-10~+60℃

±20ppm~±50ppm

-20~+70℃

±20ppm~±50ppm

-40~+85℃

±25ppm~±50ppm
