74hc240引脚图应用电路与pdf中文资料

74HC240是一款常见的驱动信号芯片，常用于各种单片机mcu系统中，单片机io口输出的电流很小而240芯片就是用来放大电流并且反相输出，74hc240的pdf资料下载：http://www.51hei.com/f/74hc244.pdf

74HC240是双线八路反相缓冲器/线路驱动器，具有三态输出。该三态输出由输出使能端1OE和2OE控制。任意nOE上的高电平将使输出端呈现高阻态。
74HC240与74HC244逻辑功能相似，只不过74HC240带有反相输出。74hc245具有双向的功能详细资料见:http://www.51hei.com/chip/3507.html

74HC240是CMOS电路，74ls240是双极晶体管型电路，二者的特性差别很大，LS器件是淘汰型，尽量不要选用。

74HC240，74HC241，74HC244为同一系列的产品，他们的区别很小在引脚及其功能方面下面的中文资料中都有详细的说明.

74hc240与74hc244,74hc241的管脚图对比可以看出他们的功能是十分接近，其中240多一个反相的功能

dip封装的74hc240引脚图

贴片74hc240引脚图

74hc240封装图

74hc240真值表

74hc244及74hc241 74hc240功能表我们可以看到240具有反相输出的功能.

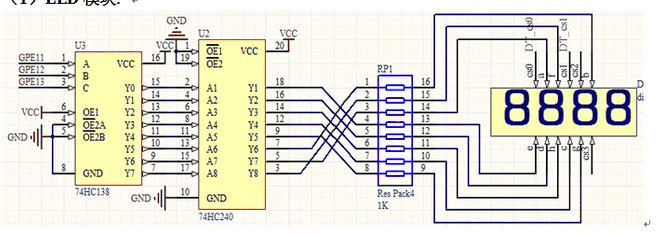

74hc240应用电路图

74HC240 特性

反相三态输出
可选多种封装类型
兼容JEDEC标准no.7A
ESD保护
- HBM EIA/JESD22-A114-D超过2000 V
- MM EIA/JESD22-A115-A超过200 V
温度范围
- -40～+85 ℃
- -40～+125 ℃

74hc244电流最大值

74hc244电压温度等操作条件

DC Electrical Specifications直流电气规格：

Parameter 参数	Symbol 符号	TEST Conditions 测试条件			25℃			-40℃TO85℃			-55℃TO125℃		UNIT 单位
Parameter 参数	Symbol 符号	VI (V)	IO (mA)	VCC (V)	最小	典型	最大	最小	最大		最小	最大	UNIT 单位
High Level Input Voltage输入高电平电压	VIH	-	-	2	1.5	-	-	1.5		-	1.5	-	V
				4.5	3.15	-	-	3.15		-	3.15	-	V
				6	4.2	-	-	4.2		-	4.2	-	V
LOW Level Input Voltage 输入低电平电压	VIL	-	-	2	-	-	0.5	-		0.5	-	0.5	V
				4.5	-	-	1.35	-		1.35	-	1.35	V
				6	-	-	1.8	-		1.8	-	1.8	V
HIGH Level Output Voltage输出高电平电压 CMOS负载	VOH	VIH or VIL	-0.02	2	1.9	-	-	1.9		-	1.9	-	V
			-0.02	4.5	4.4	-	-	4.4		-	4.4	-	V
			-0.02	6	5.9	-	-	5.9		-	5.9	-	V
HIGH Level Output Voltage输出高电平电压 TTL负载			-6	4.5	3.98	-	-	3.84		-	3.7	-	V
HIGH Level Output Voltage输出高电平电压 TTL负载			-7.8	6	5.48	-	-	5.34		-	5.2	-	V
Low Level Output Voltage 输出低电平电压 CMOS负载	VOL	VIH or VIL	0.02	2	-	-	0.1	-		0.1	-	0.1	V
			0.02	4.5	-	-	0.1	-		0.1	-	0.1	V
			0.02	6	-	-	0.1	-		0.1	-	0.1	V
Low Level Output Voltage输出低电平电压 TTL负载			6	4.5	-	-	0.26	-		0.33	-	0.4	V
Low Level Output Voltage输出低电平电压 TTL负载			7.8	6	-	-	0.26	-		0.33	-	0.4	V
Input Leakage Current输入漏电流	II	VCC or GND	-	6	-	-	±0.1	-		±1	-	±1	μA
Quiescent Device Current静态电流	ICC	VCC or GND	0	6	-	-	8	-		80	-	160	μA

DC Electrical Specifications直流电气规格（续）

Parameter 参数	Symbol 符号	TEST Conditions 条件			25℃			-40℃ TO 85℃				-55℃ TO 125℃		UNIT 单位
Parameter 参数	Symbol 符号	VI (V)	IO (mA)	VCC (V)	最小	典型	最大	最小	最大			最小	最大	UNIT 单位
Three-State Leakage Current三态泄漏电流	IOZ	VIL or VIH	-	6	-	-	±0.5	-		±0.5	-		±10	μA
High Level Input Voltage输入高电平电压	VIH	-	-	4.5 to 5.5	2	-	-	2		-	2		-	V
LOW Level Input Voltage 输入低电平电压	VIL	-	-	4.5 to 5.5	-	-	0.8	-		0.8	-		0.8	V
HIGH Level Output Voltage输出高电平电压 CMOS 负载	VOH	VIH or VIL	-0.02	4.5	4.4	-	-	4.4		-	4.4		-	V
HIGH Level Output Voltage输出高电平电压 TTL负载	VOH	VIH or VIL	-6	4.5	3.98	-	-	3.84		-	3.7		-	V
Low Level Output Voltage 输出低电平电压 CMOS负载	VOL	VIH or VIL	0.02	4.5	-	-	0.1	-		0.1	-		0.1	V
Low Level Output Voltage 输出低电平电压TTL负载	VOL	VIH or VIL	6	4.5	-	-	0.26	-		0.33	-		0.4	V
Input Leakage Current输入漏电流	II	VCC to GND	0	5.5	-	-	±0.1	-		±1	-		±1	μA
Quiescent Device Current静态电流	ICC	VCC or GND	0	5.5	-	-	8	-		80	-		160	μA
Additional Quiescent Device Current Per Input Pin: 1 UNIT Load附加静态目前的输入引脚： 1单位负载	ΔICC (Note 2)	VCC -2.1	-	4.5 to 5.5	-	100	360	-		450	-		490	μA
Three-State Leakage Current三态泄漏电流	IOZ	VIL or VIH	-	5.5	-	-	±0.5	-		±5	-		±10	μA

Switching Specifications开关特性规格 CL = 50pF, Input tr, tf = 6ns

Parameter 参数	Symbol 符号	TEST CONDI-TIONS	VCC (V)	25℃			-40℃ TO 85℃			-55℃ TO 125℃			UNIT 单位
Parameter 参数	Symbol 符号	TEST CONDI-TIONS	VCC (V)	最小	典型	最大	最小	典型	最大	最小	典型	最大	UNIT 单位
Propagation Delay传播延迟 Data to Outputs 74HC240	tPLH, tPHL	CL = 50pF	2	-	-	100	-	-	125	-	-	150	ns
		CL = 50pF	4.5	-	-	20	-	-	25	-	-	30	ns
		CL = 15pF	5	-	8	-	-	-	-	-	-	-	ns
		CL = 50pF	6	-	-	17	-	-	21	-	-	26	ns
Data to Outputs数据输出 74HC241	tPLH, tPHL	CL = 50pF	2	-	-	110	-	-	140	-	-	165	ns
		CL = 50pF	4.5	-	-	22	-	-	28	-	-	33	ns
		CL = 15pF	5	-	9	-	-	-	-	-	-	-	ns
		CL = 50pF	6	-	-	19	-	-	24	-	-	28	ns
Data to Outputs数据输出 74HC244	tPLH, tPHL	CL = 50pF	2	-	-	110	-	-	140	-	-	165	ns
		CL = 50pF	4.5	-	-	22	-	-	28	-	-	33	ns
		CL = 15pF	5	-	9	-	-	-	-	-	-	-	ns
		CL = 50pF	6	-	-	19	-	-	24	-	-	28	ns
Output Enable and Disable Time输出启用和停用时间	tTHL, tTLH	CL = 50pF	2	-	-	150	-	-	190	-	-	225	ns
			4.5	-	-	30	-	-	38	-	-	45	ns
			5	-	12	-	-	-	-	-	-	-	ns
			6	-	-	26	-	-	33	-	-	38	ns
Output Transition Time输出过渡时间	tTLH, tTHL	CL = 50pF	2	-	-	60	-	-	75	-	-	90	ns
			4.5	-	-	12	-	-	15	-	-	18	ns
			6	-	-	10	-	-	13	-	-	15	ns
Input Capacitance输入电容	CI	CL = 50pF	-	10	-	10	-	-	10	-	-	10	pF
Three-State Output Capacitance三态输出电容	CO	CL = 50pF	-	-	-	20	-	-	20	-	-	20	pF
Power Dissipation Capacitance 功耗电容
74HC240	-	CL = 15pF	5	-	38	-	-	-	-	-	-	-	pF
74HC241	-	-	5	-	34	-	-	-	-	-	-	-	pF
74HC244	-	-	5	-	46	-	-	-	-	-	-	-	pF
HCT 类型
数据输出传播延迟HCT240	tPHL, tPLH	CL = 50pF	4.5	-	-	22	-	-	28	-	-	33	ns
数据输出传播延迟HCT240	tPHL, tPLH	CL = 15pF	5	-	9	-	-	-	-	-	-	-	ns
Data to Outputs 数据输出HCT241	tPHL, tPLH	CL = 50pF	4.5	-	-	25	-	-	31	-	-	38	ns
Data to Outputs 数据输出HCT241	tPHL, tPLH	CL = 15pF	5	-	10	-	-	-	-	-	-	-	ns
Data to Outputs 数据输出HCT244	tPHL, tPLH	CL = 50pF	4.5	-	-	25	-	-	31	-	-	38	ns
Data to Outputs 数据输出HCT244	tPHL, tPLH	CL = 15pF	5	-	10	-	-	-	-	-	-	-	ns
