vga接口是常用的pc视频输出接口也就是用来连接显示器的，VGA信号类型为模拟类型，显示卡端的接口为 9 针母插座：
显示器连线端的接口为 9 针公插头：

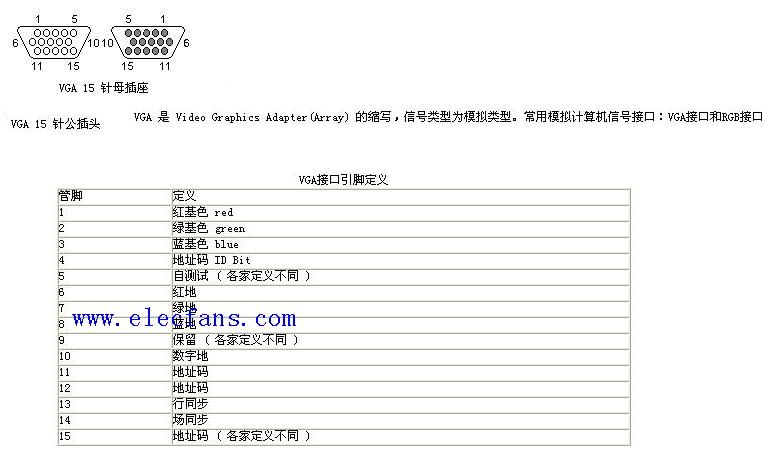

15针VGA接口引脚定义
|
Pin |
Name |
Dir |
Description |
|---|---|---|---|
|
1 |
RED |
|
Red Video |
|
2 |
GREEN |
|
Green Video |
|
3 |
BLUE |
|
Blue Video |
|
4 |
HSYNC |
|
Horizontal Sync |
|
5 |
VSYNC |
|
Vertical Sync |
|
6 |
RGND |
|
Red Ground |
|
7 |
GGND |
|
Green Ground |
|
8 |
BGND |
|
Blue Ground |
|
9 |
SGND |
|
Sync Ground |
1、RED 红色信号
2、GREEN 绿色信号
3、BLUE 蓝色信号
4、ID2 显示器标识未2
5、GND 地
6、RGND 红色地
7、GGND 绿色地
8、BGND 蓝色地
9、KEY-Key 空
10、SGND 同步地
11、ID0 显示器标识位0
12、ID1orSDA 显示器标识位1
13、HSYNC or CSYNC 行同步
14、VSYNC 场同步
15、ID3 or SCL 显示器标识位3
