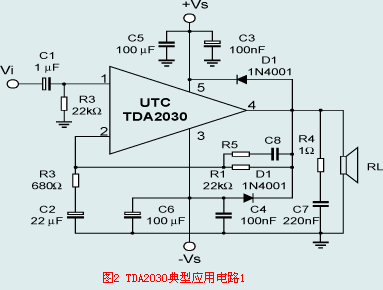

TDA2030是最常用到的音频功率放大电路,模拟电路的课本的一般都有介绍,这里我给大家介绍一下各种TDA2030参数

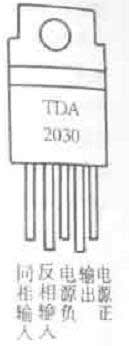

TDA2030管脚功能:
1脚是正相输入端
2脚是反向输入端
3脚是负电源输入端
4脚是功率输出端
5脚是正电源输入端。
TDA2030特点:
1.开机冲击极小。
2.外接元件非常少。
3.TDA2030输出功率大,Po=18W(RL=4Ω)。
4.采用超小型封装(TO-220),可提高组装密度。
5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率,THD≤0.1%。
6.内含各种保护电路,因此工作安全可靠。主要保护电路有:短路保护、热保护、地线偶然开路、电源极性反接(Vsmax=12V)以及负载泄放电压反冲等。
TDA2030各脚电压,5脚24V正常,4脚12V输出脚正常,2脚12V正常,1脚信号输入脚12V正常。
tda2030 pdf 资料下载:http://www.alldatasheet.com/view.jsp?Searchword=tda2030
