数码管显示STC89C54RD+DB18B20测温板，资料来源于网络。
主要元件用到了单片机STC89C54RD+，DB18B20温度传感器，4为共阳数码管，PNPS8550三极管等。

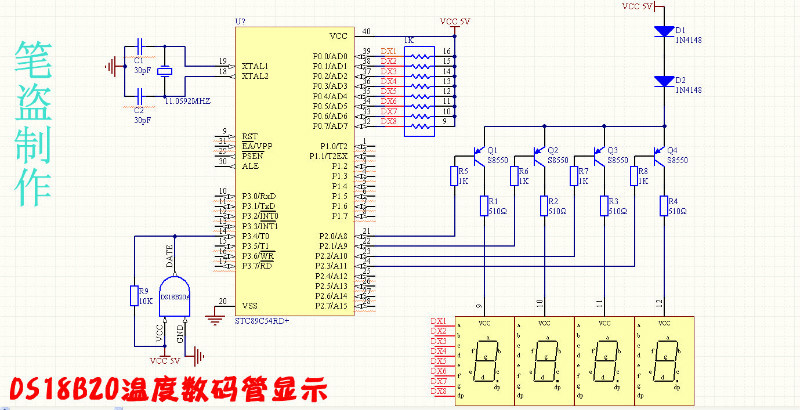

原理图：
显示效果图：
原理图：
#include"reg52.h"
#define uchar unsigned char
#define uint unsigned int
#define uint unsigned int
sbit DQ=P3^4; //温度数据口
sbit wx1=P2^0; //位选1
sbit wx2=P2^1; //位选2
sbit wx3=P2^2; //位选3
sbit wx4=P2^3; //位选4
unsigned int temp, temp1,temp2, xs;
uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99, //共阳数码管
0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6};
0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6};
/******延时程序*******/
void delay1(unsigned int m)
{
unsigned int i,j;
for(i=m;i>0;i--)
for(j=110;j>0;j--);
}
void delay1(unsigned int m)
{
unsigned int i,j;
for(i=m;i>0;i--)
for(j=110;j>0;j--);
}
void delay(unsigned int m) //温度延时程序
{
while(m--);
}
void Init_DS18B20()
{
unsigned char x=0;
DQ = 1; //DQ复位 ds18b20通信端口
delay(8); //稍做延时
DQ = 0; //单片机将DQ拉低
delay(80); //精确延时 大于 480us
DQ = 1; //拉高总线
delay(4);
x=DQ; //稍做延时后 如果x=0则初始化成功 x=1则初始化失败
delay(20);
}
{
unsigned char x=0;
DQ = 1; //DQ复位 ds18b20通信端口
delay(8); //稍做延时
DQ = 0; //单片机将DQ拉低
delay(80); //精确延时 大于 480us
DQ = 1; //拉高总线
delay(4);
x=DQ; //稍做延时后 如果x=0则初始化成功 x=1则初始化失败
delay(20);
}
/***********ds18b20读一个字节**************/
uchar ReadOneChar()
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; // 高电平拉成低电平时读周期开始
dat>>=1;
DQ = 1; // 给脉冲信号
if(DQ)
dat|=0x80; //
delay(4);
}
return(dat);
}
/*************ds18b20写一个字节****************/
void WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0; //从高电平拉至低电平时,写周期的开始
DQ = dat&0x01; //数据的最低位先写入
delay(5); //60us到120us延时
DQ = 1;
dat>>=1; //从最低位到最高位传入
}
}
void WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0; //从高电平拉至低电平时,写周期的开始
DQ = dat&0x01; //数据的最低位先写入
delay(5); //60us到120us延时
DQ = 1;
dat>>=1; //从最低位到最高位传入
}
}
/**************读取ds18b20当前温度************/
void ReadTemperature()
{
unsigned char a=0;
unsigned b=0;
unsigned t=0;
Init_DS18B20();
WriteOneChar(0xCC); // 跳过读序号列号的操作/
WriteOneChar(0x44); // 启动温度转换
delay(5); // this message is wery important
Init_DS18B20();
WriteOneChar(0xCC); //跳过读序号列号的操作
WriteOneChar(0xBE); //读取温度寄存器等（共可读9个寄存器） 前两个就是温度/
delay(5);
a=ReadOneChar(); //读取温度值低位 /
b=ReadOneChar(); //读取温度值高位 /
temp1=b<<4; //高8位中后三位数的值
temp1+=(a&0xf0)>>4; //低8位中的高4位值加上高8位中后三位数的值 temp1室温整数值
temp2=a&0x0f; //小数的值
temp=((b*256+a)>>4); //当前采集温度值除16得 实际温度值 zhenshu
xs=temp2*0.0625*10; //小数位,若为0.5则算为5来显示 xs小数 xiaoshu
}
WriteOneChar(0xCC); // 跳过读序号列号的操作/
WriteOneChar(0x44); // 启动温度转换
delay(5); // this message is wery important
Init_DS18B20();
WriteOneChar(0xCC); //跳过读序号列号的操作
WriteOneChar(0xBE); //读取温度寄存器等（共可读9个寄存器） 前两个就是温度/
delay(5);
a=ReadOneChar(); //读取温度值低位 /
b=ReadOneChar(); //读取温度值高位 /
temp1=b<<4; //高8位中后三位数的值
temp1+=(a&0xf0)>>4; //低8位中的高4位值加上高8位中后三位数的值 temp1室温整数值
temp2=a&0x0f; //小数的值
temp=((b*256+a)>>4); //当前采集温度值除16得 实际温度值 zhenshu
xs=temp2*0.0625*10; //小数位,若为0.5则算为5来显示 xs小数 xiaoshu
}
void wenduxianshi()
{
wx1=0;
P0=table[temp/10]; //显示百位
delay1(5);
wx1=1;
wx2=0;
P0=table[temp%10]+0x80; //显示十位 加上0x80就显示小数点了。
delay1(5);
wx2=1;
wx3=0;
P0=table[xs%10]; //显示个位
delay1(5);
wx3=1;
wx4=0;
P0=table[12]; //显示 C 字符
delay1(5);
wx4=1;
}
P0=table[temp%10]+0x80; //显示十位 加上0x80就显示小数点了。
delay1(5);
wx2=1;
wx3=0;
P0=table[xs%10]; //显示个位
delay1(5);
wx3=1;
wx4=0;
P0=table[12]; //显示 C 字符
delay1(5);
wx4=1;
}
void main()
{
while(1)
{
ReadTemperature();
wenduxianshi();
}
}
{
while(1)
{
ReadTemperature();
wenduxianshi();
}
}
