主：STC89C54
从： AT24C02

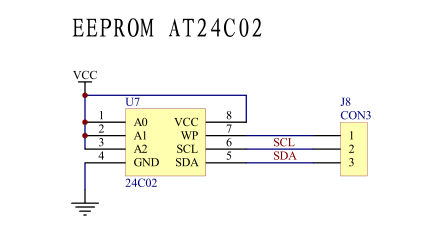

电路图
.png)

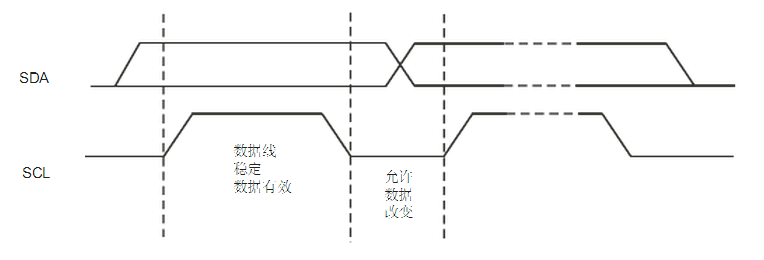

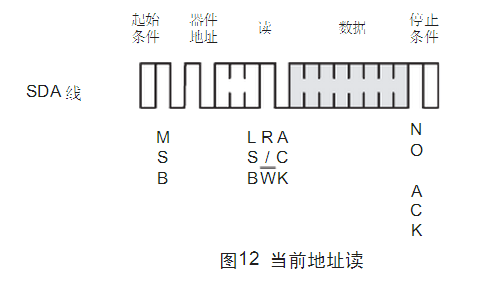

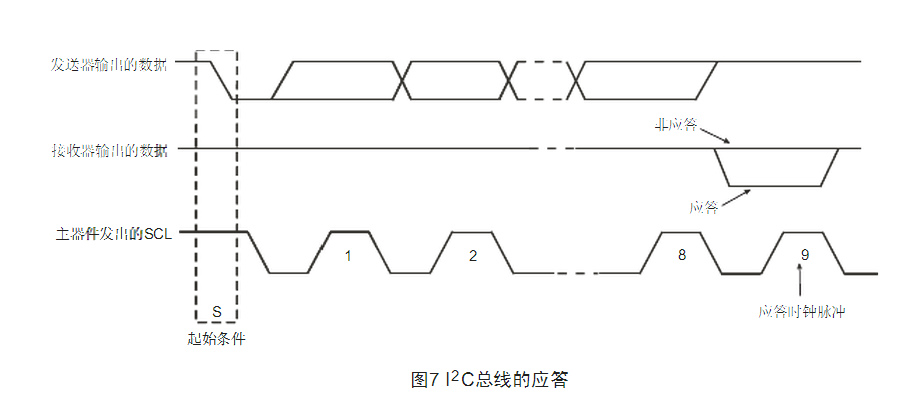

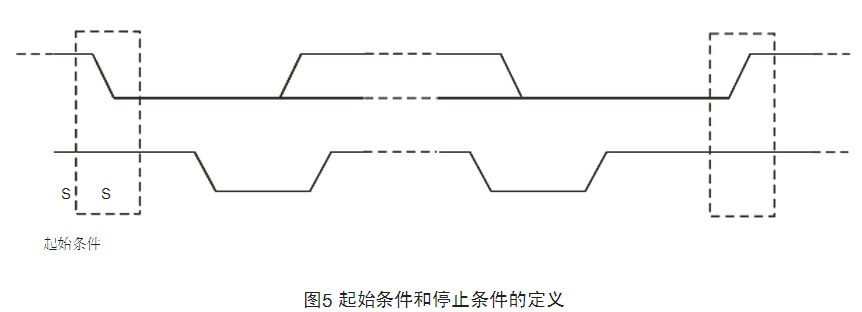

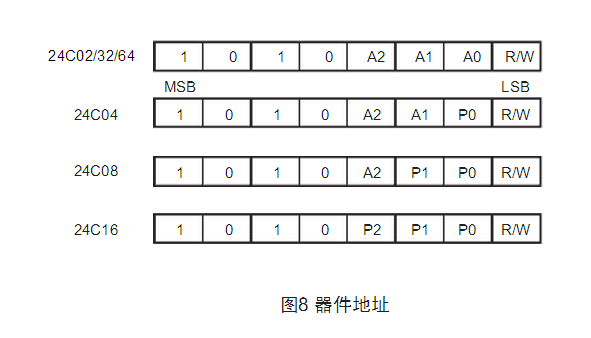

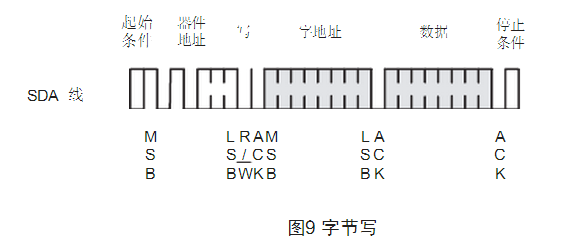

时序图
.jpeg)
.png)
.png)
.png)
.jpeg)
.png)
下面是代码
I2C总线协议(AT24c02)程序
#define uchar unsigned char
#define addr_x 0xae // 写
#define addr_d 0xaf // 读
sbit sda = P2^1; //数据管脚
sbit scl = P2^0; //时钟管脚
bit ack;
void DelayUs2x(unsigned char t) //延时1
{
while(--t);
}
void DelayMs(unsigned char t) //延时2
{
while(t--)
{
//大致延时1mS
DelayUs2x(245);
DelayUs2x(245);
}
}
void delay() //延时大于4μs
{;;}
void i2_qs() //起始信号
{
sda = 1; //拉高数据
scl = 1; //拉高时钟
delay(); //延时大于 4μs
sda = 0; //拉低数据产生起始信号（下降沿）
delay(); //延时大于 4μs
scl = 0; //拉低时钟
delay(); //延时大于 4μs
}
void i2_tz() //停止信号
{
sda = 0; //拉低数据
scl = 1; //拉高时钟
delay(); //延时大于 4μs
sda = 1; //拉高时钟产生结束信号（上升沿）
delay(); //延时大于 4μs
}
void i2_ack(bit _ack) //入口产生 0 ack 1 nak
{
sda = _ack; //ack或者nak
scl = 1; //拉高时钟
delay(); //延时大于 4μs
scl = 0; //拉低时钟
delay(); //延时大于 4μs
}
void i2_fs(uchar Data) //发送8位数据
{
uchar i;
for(i=0;i<8;i++) //8位计数
{
Data <<= 1; //把最高位移送到进制标志位中（CY）
sda = CY; //把进制位中的数据赋值给数据线
scl = 1; //拉高时钟
delay(); //延时大于 4μs
scl = 0; //拉低时钟
//这里
}
//下面代码是接收ACK的代码
delay();//延时大于 4μs
sda = 1; //拉高数据准备接收ACK
scl = 1; //拉高时钟产生稳定的有效的数据（相对的）
if(sda==1) //确认接收的是ACK还是NAK
ack = 0;//ack
else
ack = 1;//nak
scl = 0; //拉低时钟
delay(); //延时大于 4us
}
uchar i2_js() //接收8位数据
{
uchar i,Data = 0;
sda = 1; //使能内部上拉,准备读取数据
for(i=0;i<8;i++) //8位计数器
{
Data <<= 1; //移出数据的最高位
scl = 1; //拉高时钟
delay(); //延时大于 4us
Data |= sda;//接收数据
scl = 0; //拉低时钟
delay(); //延时大于 4us
}
return Data;
}
void i2_sj_x(uchar addr,uchar Data) //往设备内写入数据（参数 1、寄存器地址 2、写入的数据）
{
i2_qs(); //起始信号
i2_fs(addr_x); //设备地址+写信号
i2_fs(addr); //寄存器内部地址
i2_fs(Data); //写入设备的数据
i2_tz(); //停止信号
}
uchar i2_sj_d(uchar addr) //读取数据（参数 寄存器地址）
{
uchar Data;
i2_qs(); //起始信号
i2_fs(addr_x); //设备地址+写信号
i2_fs(addr); //寄存器内部地址
i2_qs(); //起始信号
i2_fs(addr_d); //设备地址+读信号
Data = i2_js(); //读取数据
i2_ack(0); //ACK应答
i2_tz(); //停止信号
return Data; //返回读取的数据
}
void main(void)
{
uchar dat;
i2_sj_x(3,0x0f); //数据写入24c02
DelayMs(50);
dat = i2_sj_d(3); //从24c02中读取数据
P1 = dat; //使用8个LED显示读出的数据
while(1)
{
;
}
}
以上代码只是简单的实现I2C总线的读写
