51hei给大家介绍的这一系列都是高速光耦，他们的应用非常广泛。

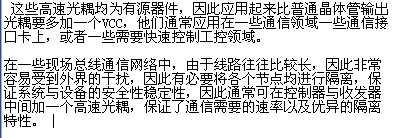

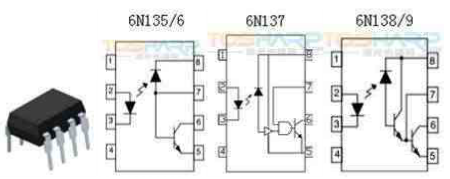

下面是6N135,6N136,6N137,6N138,6N139这些常见光耦的的引脚图及内部功能图：
下面是他们各个型号的区别：
|
型号 |
输出形式 |
速度 |
CTR （%） |
|
6N135 |
晶体管输出 |
1Mbps |
7-50 |
|
6N136 |
晶体管输出 |
1Mbps |
19-50 |
|
6N137 |
逻辑门输出 |
10Mbps |
逻辑门无固定CTR |
|
6N138 |
达灵顿输出 |
100Kbps |
Min 300 Typ 2000 |
|
6N139 |
达灵顿输出 |
100Kbps |
Min 500 Typ 2000 |

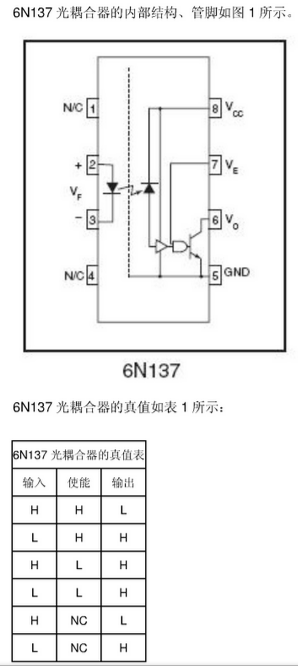

6n137的内部电路结构和真值表如下：

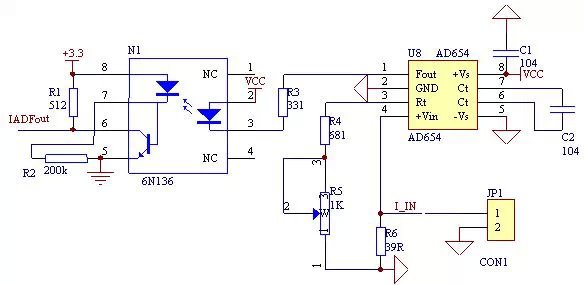

6n136应用电路图如下：
