AD654引脚图及应用电路图

作者:佚名   来源:本站原创   点击数:  更新时间:2015年01月01日   【字体:

电压—频率变换(VFC)式模/数转换器AD654芯片,由输入放大器、精密振荡器系统和高电流输出级组成。它只需要一个简单的RC网络,即可设置最高500 kHz的任意满量程(FS)频率和最高±30 V的任意FS输入电压。在250 kHz满量程时,线性误差仅为0.03%,保证工作动态范围为80 dB。整体温度系数(不包括外部元件的影响)典型值为±50 ppm/°C。AD654采用5 V至36 V单电源供电,静态电流仅为2.0 mA。

低漂移(典型值4 µV/°C)输入放大器可以直接采用来自热电偶或应变计等的小信号工作,同时提供高输入阻抗(250 MΩ)。与大多数V/F转换器不同,AD654提供方波输出,可以驱动最多12个TTL负载、光耦合器、长电缆或类似负载。

AD654引脚图:



特点和优势:

低成本
单电源或双电源供电;
5 V至36 V, ±5 V 至 ±18 V
满量程频率最高达500 kHz
仅需极少的外部元件
多功能输入放大器
- 正或负电压模式
-负电流模式
- 高输入阻抗、低漂移
低功耗:静态电流为2.0 mA
低失调:1 mV

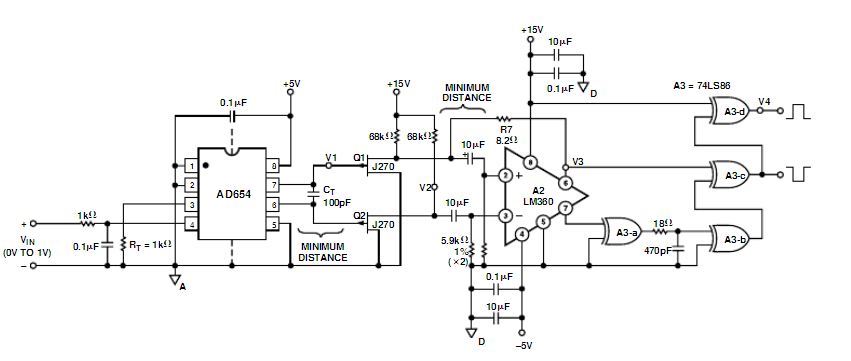

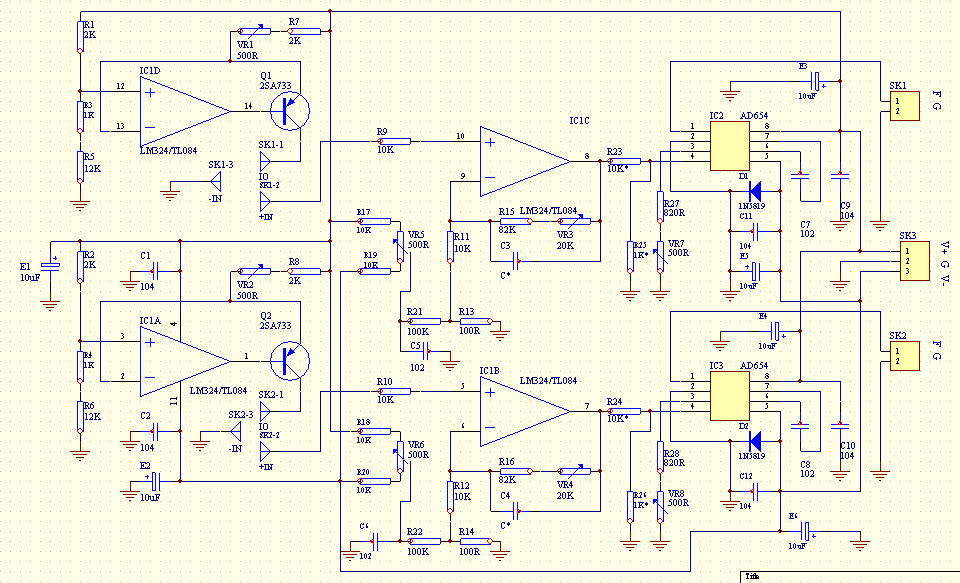

6N136光耦和AD654应用:
