 哇呀呀,开山第一作来啦!!
好久不做电路板,都有点生疏了,工具全部配齐,花了一百大洋到网上采购了一堆元件



我们51hei单片机网的元件还是不错的,质量很好价格公道,在这里推荐下  哈哈


这次做的是个定时器模块,可以当闹钟用,也可以做定时电路

悲剧的是买元件的时候4位LED数码管买成了共阴32pin,我cao 管脚焊的我快抽搐了,真TMD难焊!!!!!!
奉劝大家买元件的时候一定要看清说明,唉,我就悲剧了。。。

整体制作过程还是比较顺利的,基本上是一次成功,为啥是基本上呢,因为做板子的时候,老婆问我“老公,你爱我吗?”,我说“当然爱啊!”,老婆“那你拿什么来证明你对我的爱呢?”,于是,我陷入了沉思。。。。。。直接导致管脚焊错,还好发现及时。。。

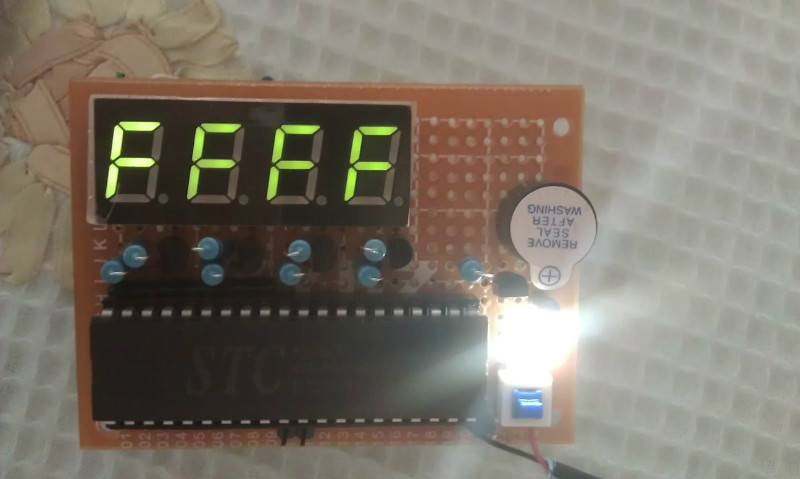

花了一晚上的时间完工,程序还在完善,先把硬件电路上了:







没想到现在的发光二极管这么亮,五十个管子三块钱一包,呵呵 凑合用了!

板子背面就不给大家看了,确实惨不忍睹。。。。。led数码管的跳线太多,抽搐中。。。。

接下来再做4路继电器模块,实现电器的自动化控制,哇嘎嘎!!

手机短信---电脑---智能控制模块----家电控制  给老婆远程煮粥用
