SCB-1单板机是本课程使用的基本实验设备。单板机本身也是一种单片机系统扩展的典型实例,其硬件结构与系统软件的设计对初学者有很高的参考价值。本章主要介绍SCB-1单板机的
* 硬件结构
* 监控系统
* 基本操作。
(一) SCB-1单板机结构简介
1. 基本配置
1)8031单片机
2)系统时钟 8MHz
3)片内数据存储器128 byte
4)外部程序存储器8K (2764)
5)外部数据存储器16K(6264×2),前8K可以通过切换S1开关与程序存储器交换地址。
6)片内两个16位定时/计数器。
7)一个全双工异步串行通信口,RS-232标准,三线方式。
8)外接8255A可编程I/O芯片,扩展三个8位并行口。
9)一路8位D/A (DAC0832)
10)8路8位A/D (ADC0809)
11)5×5键盘(内部结构为3×8),16个数字键,8个命令键,一个复位键。
12)6位LED显示器。
13)2个20针外接插座,引接INT0、INT1、T0、T1,8255的PA、PB、PC口,8路A/D信号输入,1路D/A输出以及电源和地。
14)配有监控程序,便于开发应用与实验教学。
15)辅助电路:
* 时钟电路
* 复位电路
* 总线扩展与地址译码电路
2. SCB-1单片单板机结构框图
3. SCB-1单片单板机的元件布局

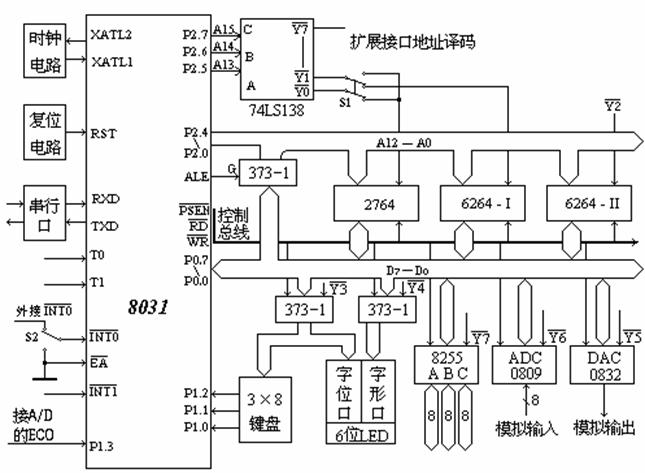

图4-1 SCB-1单片单板机结构框图
图4-2 SCB-1单片单板机元件布局图
转载须保留地址:http://www.51hei.com/mcu/289.html
4.SCB-1的接插端口与开关
1)CZ1:五芯电源插座,自下而上依次为
① 电源地,② +5V,③ -5V,④ +12V,⑤ -12V。
+5V:主电源,±12V:用于RS-232电平转换,-5V:D/A参考电压。
2)CK:串行通信三芯电缆插孔。
3)S1:用于切换存储器地址。开关下拨时,2764使用的地址为0000H~1FFFH,6264-I的地址为2000H~3FFFH。上拨时则相反。
4)S2:三针跳线座,自左至右依次为
① 接地,②8031的INT0引脚,③ CZ3中的INT0外引线。
从CZ3外接INT0时,②③相接;使用单步方式调试时,①②相接。
5)CZ2 与 CZ3:均为双排20线针座,引脚分配如下:
①CZ2
地 |
+5V |
8255 PC3 |
8255 PC2 |
8255 PC1 |
8255 PC0 |
8255 PC4 |
8255 PC5 |
8255 PC6 |
8255 PC7 |
T0 |
T1 |
8255 PB0 |
8255 PB1 |
8255 PB2 |
8255 PB3 |
8255 PB4 |
8255 PB5 |
8255 PB6 |
8255 PB7 |
② CZ3
A/D IN7 |
A/D IN6 |
A/D IN5 |
A/D IN4 |
A/D IN3 |
A/D IN2 |
A/D IN1 |
A/D IN0 |
D/A 输出 |
外接 INT0 |
地 |
8255 PA7 |
8255 PA0 |
8255 PA6 |
8255 PA1 |
8255 PA5 |
8255 PA2 |
8255 PA4 |
8255 PA3 |
外接 INT1 |
