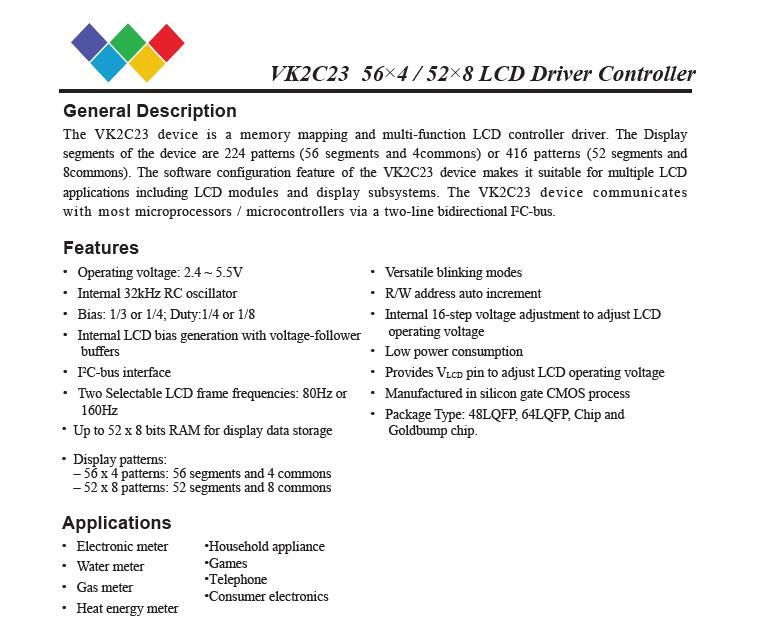

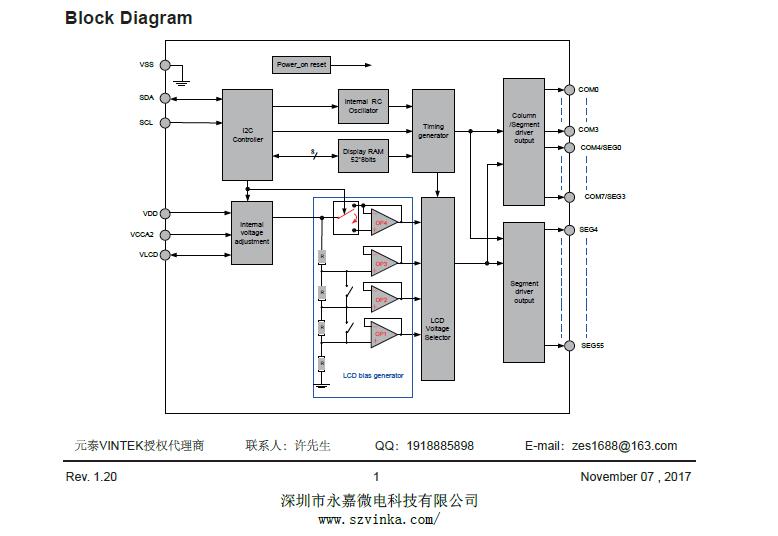

VK2C23 -- RAM Mapping 56*4 / 52*8 LCD Driver Controller 概述 VK2C23 是一款存储器映射和多功能 的 LCD 控制 / 驱动芯片。该芯片的显示字段为 224 点 (56 SEG × 4COM) 或 416 点 (52 SEG × 8 COM)。VK2C23 芯片的软件配置特 性使其适用于多种 LCD 应用，包括 LCD 模块和 显示子系统。VK2C23 芯片可通过双 线双向 I2C 接口与大多数微处理器或微控制器进行通信。 VK2C2X系列为I2C介面、RAM mapping的LCD控制暨驱动IC，此系列以先进设计技术降低IC耗电、提升抗杂讯及ESD防护能力。全系列包含VK2C22、VK2C23、VK2C24等。VK2C22已成功获得单相电表客戶的认可及采用，VK2C23及VK2C24适合于点数需求较大的三相电表的应用。 此系列內建显示记忆体及RC振荡电路；工作电压范围：2.4V～5.5V；提供2种图框扫描频率：80Hz or 160Hz；可由外挂电阻调整VLCD电压，也提供內建可由指令调整16阶的VLCD电压；提供全屏闪烁功能、有三种频率可选。透过I2C介面及多項內置电路，VK2C2X系列与系统控制晶片的传输只需2根信号线，大大省去系统零件及布线、降低客戶系统成本。 产品特性 ★工作电压：2.4 ~ 5.5V ★内部 32kHz RC 振荡器 ★Bias：1/3 或 1/4；Duty：1/4 或 1/8 ★带电压跟随器的内部 LCD 偏置发生器 ★I2C 总线接口 ★两种可选的 LCD 帧频率：80Hz 或 160Hz ★多达 52×8 位的 RAM 用于存储显示数据 ★显示模式： – 56×4模式：56 SEG × 4 COM – 56×4模式：56 SEG × 4 COM ★多种闪烁模式 ★读 / 写地址自动增加 ★内建 16 级 VLCD 电压调整电路 ★低功耗 ★提供 VLCD引脚来调整 LCD 工作电压 ★采用硅栅极 CMOS 工艺制造 ★封装类型：48LQFP，64LQFP ★ 此篇产品叙述为功能简介，如需要完整产品PDF资料可以联系许先生索取！
|
