单片机频率计proteus仿真（源程序+原理图 lcd1602液晶显示）

  [复制链接]
跳转到指定楼层
#
ID:137190 发表于 2016-9-2 02:51 | 只看该作者 |只看大图 回帖奖励 |正序浏览 |阅读模式
51单片机做的频率计，可以测到16M.另外还有AD0832模数转换芯片采集峰值，使用lcd1602液晶屏显示

单片机频率计的源程序如下：
  1. //*******************************
  2. //**********设计者：陈仲奇********
  3. //**********欢迎交流指导**************
  4. //********************************
  5. #include <REGX52.H>
  6. #include<stdio.h>
  7. #include<math.h>
  8. #include"adc0832.h"
  9. #include "LCD1602.h"
  10. #define uchar unsigned char
  11. #define uint unsigned int
  12. sbit  clr=P3^0;
  13. sbit  gate=P3^1;
  14. sbit  turn=P3^7;
  15. sbit  U_turn=P3^2;
  16. uint  num=0;
  17. uint  peak_value=0;
  18. float Upp=0;
  19. uchar wave=1,pulse=1;
  20. uint j=0,counter=0;
  21. unsigned long int Hight_byte=0,Low_byte=0;
  22. //ms延时------------------------------
  23. void delay_ms(uint z)
  24. {
  25.   uint x;
  26.   uchar y;
  27.   for(x=0;x<z;x++)
  28.       for(y=0;y<110;y++) ;
  29. }
  30. //1s延时------------------------------
  31. void delay_1s(void)
  32. {
  33.     uchar h,i,j,k;
  34.     for(h=5;h>0;h--)
  35.     for(i=4;i>0;i--)
  36.     for(j=116;j>0;j--)
  37.     for(k=214;k>0;k--);
  38. }


  41. //定时计数        初始化----------------------------------
  42. void CT_init()
  43. {

  45.         TMOD = 0x25;                                // T0计数，T1定时
  46.            TH0 = 0x00;
  47.         TL0 = 0x00;
  48.         TH1 = 0x06;
  49.         TL1 = 0x06;
  50.         clr=1;
  51.         clr=0;
  52.         gate=0;
  53.         gate=1;
  54.     ET0 = 1;
  55.         ET1 = 1;
  56.         EA  = 1;
  57.     TR0 = 1;
  58.         TR1 = 1;
  59. }

  61. //主函数--------------------------------------
  62. void main()
  63. {
  64.
  65.          unsigned long fre=0;
  66.      bit mode=0;
  67.             uchar buff[10];
  68.           uint temp=0;
  69.          LCD_Initial();
  70.          CT_init();
  71.          GotoXY(0,0);
  72.          Print("Welcome to use ") ;
  73.          GotoXY(0,1);
  74.          Print("Please Wating...");
  75.      delay_1s();
  76.          LCD_Write(LCD_COMMAND,LCD_CLEAR_SCREEN);
  77.          while(1){

  79.            if(turn==0){
  80.                  delay_ms(5);
  81.                 if(turn==0)        {
  82.                            while(turn==0);
  83.                     mode=~mode;LCD_Write(LCD_COMMAND,LCD_CLEAR_SCREEN);
  84.                                 }
  85.                                  }
  86.                          temp=vollage(0);
  87.                                 if(temp>peak_value)
  88.                           peak_value=temp;
  89.                            if(temp>peak_value>>3&&temp<peak_value>>1) pulse=0;
  90.
  91.                                  if(mode==0){
  92.                                 fre=(Hight_byte*256)+Low_byte;
  93.                                 if(fre==0){        GotoXY(0,0);Print("F= 0000000000 Hz");        GotoXY(0,1);Print("F= 0000000000 Hz");         }
  94.                                 else{
  95.                                  GotoXY(0,0);Print("F=            Hz");sprintf(buff,"%ld",fre);GotoXY(2,0);Print(buff);
  96.                                 GotoXY(0,1);Print("P=            ms");sprintf(buff,"%0.6f",1000.0/fre);GotoXY(2,1);Print(buff);        }
  97.                           }
  98.

  100.            else{
  101.                    sprintf(buff,"%bd",wave);
  102.            GotoXY(0,0);
  103.        Print(buff);
  104.            sprintf(buff,"Upp=%0.3fV",Upp);
  105.            GotoXY(0,1);
  106.        Print(buff);
  107.
  108.            }
  109.
  110.          }
  111.
  112. }

  114. /*--------------------------------------------------------------*/
  115. //计数器T0中断服务程序
  116. void T0_counter(void) interrupt 1 using 1
  117. {

  119. }


  122. /*--------------------------------------------------------------*/
  123. //定时器T1中断服务程序
  124. void T1_timer(void) interrupt 3 using 3
  125. {
  126.
  127.       if(num==3999){
  128.            gate=0;
  129.            TR0=0;TR1=0;
  130.            Hight_byte=TH0*256+TL0;
  131.            Low_byte=P1;
  132.            Upp=peak_value/100.0;
  133.            peak_value=0;
  134.            wave=pulse;
  135.            pulse=1;
  136.            clr=1;
  137.            clr=0;
  138.               TH0 = 0x00;
  139.            TL0 = 0x00;
  140.            TH1 = 0x06;
  141.            TL1 = 0x06;
  142.            num=0;
  143.            gate=1;
  144.            TR0=1;TR1=1;
  145.           }
  146.            else num++;
  147. }
复制代码





程序, 单片机, 源程序, 液晶屏

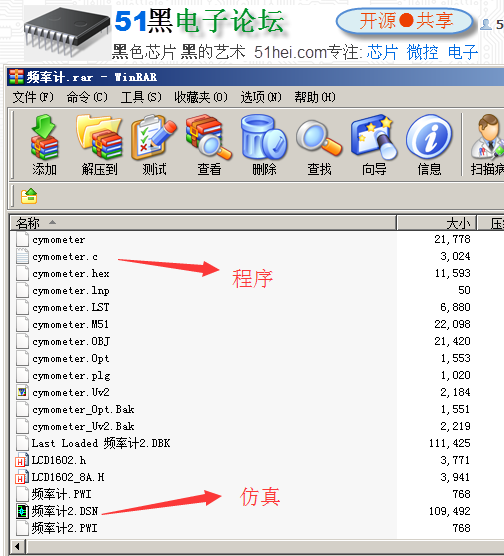

频率计.rar

75.77 KB, 下载次数: 195, 下载积分: 黑币 -5
