可调电源电路的分析

作者:胡文斌来源:本站原创点击数:… 更新时间：2014年03月09日【字体：大中小】

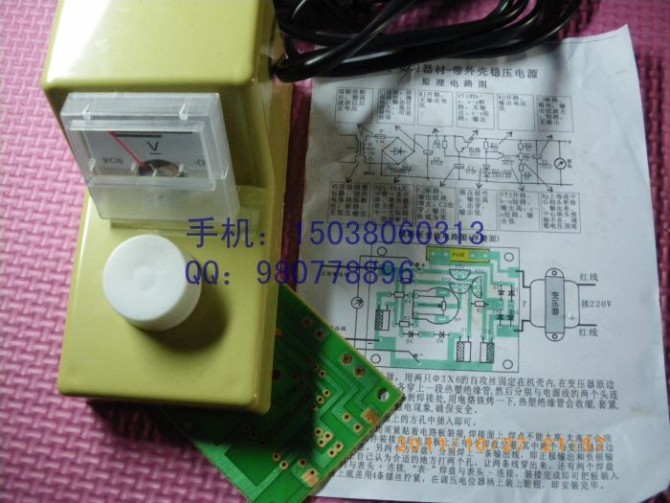

这个是最近买的可调电源套件输入220V输出12V交流电，通过变压，整流，滤波，比较放大，调整电路，取样电路输出稳定的电压，
是简单的串联稳定电路。

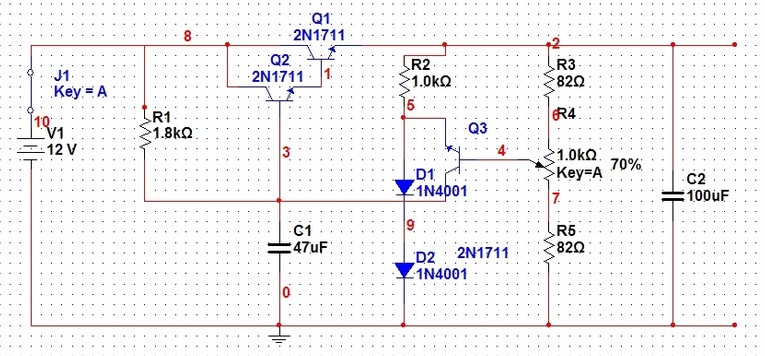

输出电压分析：途中D1,D2是2个二极管，由于上下电位，都导通，保持1.4V ,Q3的e为1.4V是基准电压,又由于Q3导通后，Vbe=0.3V
所以滑动变阻器滑柄端电压是2V 所以输出电压Vout=VQb*(R3+R4+R5)/(R5+Rp) Rp为滑动变阻器下端电阻.由此可以控制输出电压。

比较稳压分析：当电网波动，输入电压上升后，导致取样电路Q3的基极电压上升，则集电极电压下降，则Q2的基极电压也下降，则Q1的基极也下降,则Q1 的管压降Vce增加,从而使输出电压Uo下降.当输入电压下降，作用相反。
