MQ-2烟雾传感器模块电路图和程序及proteus仿真下载

ID:115111 · 发表于 2016-4-29 02:23

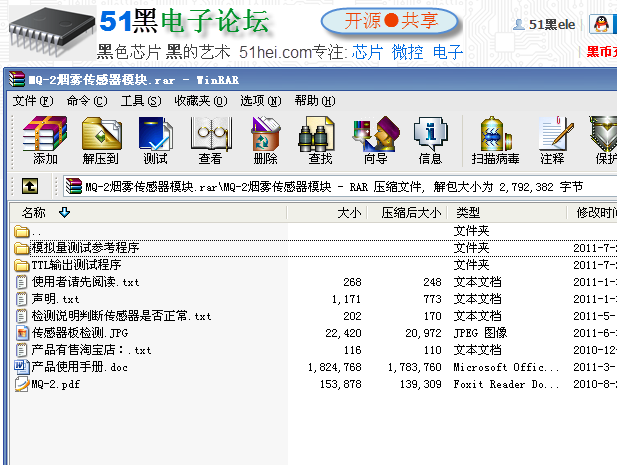

MQ-2烟雾传感器模块资料：

全部资料下载：

MQ-2烟雾传感器模块.rar (2.15 MB, 下载次数: 1049)

2016-4-29 02:23 上传

点击文件名下载附件

MQ-2烟雾传感器模块模拟量测试仿真电路图：

1、传感器先预热20秒左右。
2、将传感器放在无被测气体的地方，顺时针调节电位器，调节到指示灯亮，然后逆时针转半圈，调到指示灯不亮，然后接近被测气体，指示灯亮，离开被测气体，指示灯熄灭，就证明传感器是好的！

/********************************************************************
汇诚科技
网址：http://www.ourhc.cn
产品有售淘宝店：http://shop36330473.taobao.com
*********************************************************************/
#include <reg52.h> //头文件
#define uchar unsigned char //宏定义无符号字符型
#define uint unsigned int //宏定义无符号整型
code uchar seg7code[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //显示段码数码管字跟
uchar wei[4]={0XEf,0XDf,0XBf,0X7f}; //位的控制端 //位控制码
sbit ST=P3^0; //A/D启动转换信号
sbit OE=P3^1; //数据输出允许信号
sbit EOC=P3^2; //A/D转换结束信号
sbit CLK=P3^3; //时钟脉冲
uint z,x,c,v,AD0809, date; //定义数据类型
/******************************************************************
延时函数
******************************************************************/
void delay(uchar t)
{
uchar i,j;
for(i=0;i<t;i++)
{
for(j=13;j>0;j--);
{ ;
}
}
}
/**********************************************************************
数码管动态扫描
*********************************************************************/
void xianshi() //显示函数
{
uint z,x,c,v;
z=date/1000; //求千位
x=date%1000/100; //求百位
c=date%100/10; //求十位
v=date%10; //求个位
P2=0XFF;
P0=seg7code[z]&0x7f;
P2=wei[0];
delay(80);
P2=0XFF;
P0=seg7code[x];
P2=wei[1];
delay(80);
P2=0XFF;
P0=seg7code[c];
P2=wei[2];
delay(80);
P2=0XFF;
P0=seg7code[v];
P2=wei[3];
delay(80);
P2=0XFF;
}
/*************************************************************************
CLK振荡信号
**************************************************************************/
void timer0( ) interrupt 1 //定时器0工作方式1
{
TH0=(65536-2)/256; //重装计数初值
TL0=(65536-2)%256; //重装计数初值
CLK=!CLK; //取反
}
/*************************************************************************
主函数
**************************************************************************/
void main()
{
TMOD=0X01; //定时器中断0
CLK=0; //脉冲信号初始值为0
TH0=(65536-2)/256; //定时时间高八位初值
TL0=(65536-2)%256; //定时时间低八位初值
EA=1; //开CPU中断
ET0=1; //开T/C0中断
TR0=1;
while(1) //无限循环
{
ST=0; //使采集信号为低
ST=1; //开始数据转换
ST=0; //停止数据转换
while(!EOC); //等待数据转换完毕
OE=1; //允许数据输出信号
AD0809=P1; //读取数据
OE=0; //关闭数据输出允许信号
if(AD0809>=251) //电压显示不能超过5V
AD0809=250;
date=AD0809*20; //数码管显示的数据值，其中20为采集数据的毫安值
xianshi(); //数码管显示函数
}
}

复制代码

ID:118329 · 发表于 2016-5-11 14:16

拿走了，谢谢上传的人

ID:120749 · 发表于 2016-5-14 20:11

很棒，感谢作者~我只是想混点积分

ID:121305 · 发表于 2016-5-24 18:12

谢谢！谢谢！

ID:123909 · 发表于 2016-5-29 22:11

楼主好人

ID:122102 · 发表于 2016-5-30 05:42

感谢楼主分享

ID:124515 · 发表于 2016-6-1 17:42

多谢楼主好人。。做本科毕设

ID:127202 · 发表于 2016-6-18 20:38

51黑有你更精彩！！

ID:127718 · 发表于 2016-6-22 20:42

感谢分享

ID:127800 · 发表于 2016-6-23 13:22

楼主好棒啊，烟雾传感器厉害

ID:140057 · 发表于 2016-9-21 18:02

厉害厉害

ID:140057 · 发表于 2016-9-21 18:02

烟雾传感器厉害

ID:98985 · 发表于 2016-10-9 10:47

急需该资料，多谢分享！

ID:143266 · 发表于 2016-10-18 17:17

感谢楼主！！！特别有用呢！！！！

ID:142404 · 发表于 2016-10-22 19:48

已收，谢谢

ID:150770 · 发表于 2016-11-28 16:30

挺不错的

ID:153096 · 发表于 2016-12-8 09:42

谢谢楼主很有用啊

ID:158255 · 发表于 2016-12-28 09:17

谢谢楼主很有用啊

ID:158255 · 发表于 2016-12-28 09:18

谢谢！！！谢谢

ID:144557 · 发表于 2016-12-30 13:27

谢谢分享

ID:184030 · 发表于 2017-3-28 09:23

谢谢

ID:184052 · 发表于 2017-3-28 11:21

挺好的，感谢作者

ID:184713 · 发表于 2017-3-30 09:54

谢谢楼主

ID:184742 · 发表于 2017-3-30 11:15

感谢分享！！

ID:188679 · 发表于 2017-4-11 23:06

很棒很棒的，感谢楼主

ID:193890 · 发表于 2017-4-26 17:06

点赞，感谢楼主的分享

ID:193955 · 发表于 2017-4-26 19:37

WHO 发表于 2016-5-11 14:16
拿走了，谢谢上传的人

你好
还在吗发给我一份呗

ID:194930 · 发表于 2017-4-30 10:27

多谢楼主

ID:195830 · 发表于 2017-5-2 23:45

MQ-2烟雾传感器，该传感器主要是由LM393和ZYMQ-2气体传感器组成，工作电压为5V，能耗低、灵敏度高、抗干扰性强、使用寿命长，是广泛使用的一类烟雾传感器。

ID:196452 · 发表于 2017-5-4 20:55

我就想做个简单点的，功能少点的就行

ID:199259 · 发表于 2017-5-10 20:48

我毕设做这个，找不到MQ2的资料呀

ID:200352 · 发表于 2017-5-13 16:52

试试看

ID:201597 · 发表于 2017-5-16 22:47

楼主MQ-2传感器是哪个？

ID:204320 · 发表于 2017-5-24 15:45

很好，很受用，谢谢

ID:204811 · 发表于 2017-5-25 23:59

多谢楼主，很有用

ID:207978 · 发表于 2017-6-5 12:13

楼主好人

ID:140183 · 发表于 2017-6-25 08:23

多谢啦。很好的资料。

ID:233070 · 发表于 2017-9-14 11:38

感谢分享

ID:232530 · 发表于 2017-9-15 12:58

我刚好有个烟雾传感器。谢谢分享

ID:136185 · 发表于 2017-9-23 17:48

好资料
