TA8759BN引脚图管脚功能电压等 |
| 作者：佚名 来源：不详 点击数： 更新时间：2008年01月09日 |
| |
TA8759BN是彩色电视机中常用的色解码集成电路电路，这里介绍一下它的引脚图以及TA8759BN管脚功能，维修彩电时候您还可以参考表中的参考电压，是康佳彩电中用万用表测量的结果。 引脚 功能 管脚 功能
1 SECAM B-Y去加重 33 同步分离输入
2 B-Y输出 34 选通脉冲滤波
3 SECAM制R-Y去加重 35 行消隐输入
4 SECAM制B-Y鉴频网络 36 AFC滤波
5 SECAM制B-Y鉴频网络 37 压控振荡器
6 Vcc 38 行逆程脉冲输入
7 色饱和度控制 39 行输出
8 SECAM制B-Y鉴频网络 40 行电源
9 SECAM制B-Y鉴频网络 41 R输出
10 开关I 42 G输出
11 开关II 43 B输出
12 色度信号延时输入 44 T钳位
13 偏置 45 T钳位
14 色度信号延时激励 46 B钳位
15 色调控制 47 外加R输入
16 ACC滤波 48 亮度控制
17 直流反馈 49 外加G输入
18 SECAM制信号输入 50 视频、偏转电路地
19 色度信号部分地 51 外加B输入
20 APL/NTSC信号输入 52 X射线防护
21 开关III 53 TV/外输入开关
22 PAL识别 54 半色调
23 SECAM识别 55 图像锐度调整
24 SECAM基准 56 微分信号输入
25 APC滤波 57 钳位
26 外接3.58MHz晶体 58 视频输入
27 NTSC识别 59 对比度控制
28 外接4.43MHz晶体 60 R-Y输入
29 场激励 61 Vcc
30 压控晶振 62 B-Y输入
31 场锯齿波形成 63 Vcc
32 场负回授输入 64 B-Y输出 | 脚位 | 功能 | 正常工作电压（V） | 备注 | | （1） | SECAM制B-Y去加重 | 8.65 | | | （2） | R-Y输出 | 7.95 | | | （3） | SECAM制R-Y去加重 | 8.65 | | | （4） | SECAM制B-Y解调 | 6.5 | SECAM制时为5.5V | | （5） | SECAM制R-Y解调 | 6.5 | SECAM制时为5.5V | | （6） | Vcc +12V | 12 | | | （7） | 色饱和度控制 | 2 ~ 4 | | | （8） | SECAM制 | 6.5 | SECAM制时为5.5V | | （9） | R-Y解调 | 6.5 | SECAM制时为5.5V | | （10） | 开关Ⅰ | 6.0 | PLA .SECAM制 | | （11） | 开关Ⅱ | 6.0 | PLA .NTSC 4.43 | | （12） | 色度信号延时输入 | 5.2 | | | （13） | 偏置 | 5.2 | | | （14） | 色度信号延时激励 | 10.25 | NTSC制 B/W（黑白），在PAL/SECAM制时为8.0V | | （15） | 色调控制 | 2 ~ 9 | 中间值时为5.9V | | （16） | ACC滤波 | 11.3 | B/W（黑白）模式，在PAL/NTSC制时为10.7V（色同步100mv p-p | | （17） | 直流反馈 | 3.55 | | | （18） | SECAM制信号输入 | 4.45 | 50Hz时为7.5V | | （19） | 地 | | | | （20） | PAL/NTSC | 5.85 | | | （21） | 开关Ⅲ | 2.0 | 行识别式，场识别式时为4.8V（15KΩ接地） | | （22） | PAL识别 | 4.35 | | | （23） | SECAM制信号识别 | 4.35 | | | （24） | SECAM制信号基准 | 5.8 | | | （25） | APC滤波 | 6.0 | | | （26） | 外接3.58MHz晶体 | 3.15 | | | （27） | NTSC识别 | 4.45 | | | （28） | 外接4.43MHz晶体 | 3.15 | | | （29） | 场激励 | | | | （30） | 压控晶体驱动 | 9.5 | | | （31） | 场锯齿波形成 | | | | （32） | 场负回受输入 | | | | （33） | 同步分离输入 | 6.0 | | | （34） | 选通脉冲滤波 | | | | （35） | 行消隐输入 | 4.1 | | | （36） | AFC滤波 | 7.5 | | | （37） | 压控振荡器（503KHz） | 3.05 | | | （38） | 行逆程脉冲输入 | 6.7 | | | （39） | 行输出 | | | | （40） | 行电源 | 9 | | | （41） | R 输出 | 1.25 | | | （42） | G 输出 | 1.25 | | | （43） | B 输出 | 1.25 | | | （44） | R 钳位 | 3.2 | | | （45） | G 钳位 | 3.2 | | | （46） | B 钳位 | 3.2 | | | （47） | 外加 R 输入 | 6.0 | | | （48） | 亮度控制 | 2.0~4.8 | | | （49） | 外加 G 输入 | 6.0 | | | （50） | 地 | | | | （51） | 外加 B 输入 | 6.0 | | | （52） | 地 （外加 X 射线保护） | | 该机未用 | | （53） | TV/外输入开关 | | | | （54） | 半色调（半增益选择） | | | | （55） | 图象锐度调整 | 5.4 | | | （56） | 微分信号输入 | 3.25 | | | （57） | 钳位 | 5.9 | | | （58） | 视频输入（Y信号输入） | 4.8 | | | （59） | 对比度控制 | 2.3~4.0 | | | （60） | R-Y 输入 | 6.2 | | | （61） | Vcc | 12 | | | （62） | B-Y 输入 | 6.2 | | | （63） | Vcc | 12 | | | （64） | B-Y 输出 | 7.95 | |

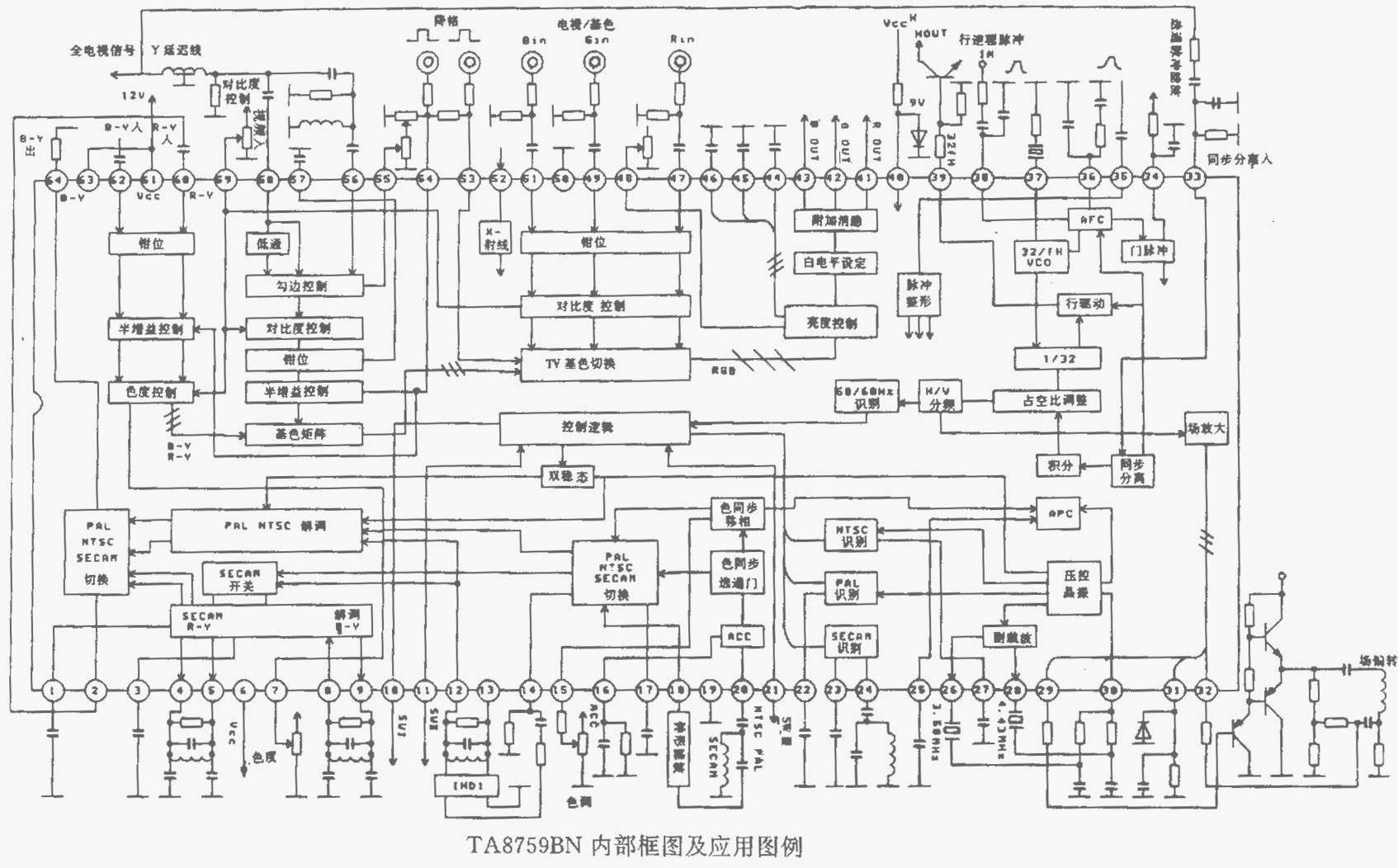

在彩电维修中色解码TA8759BN一直是一个难点，上图中关于芯片的内部结构，外围电路，引脚图都清楚请大家仔细查阅。有问题请大家在论坛提出我尽量为大家解决。
|
| |
