反相器:
Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04
┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC门) 74LS05
_ │14 13 12 11 10 9 8│ 六非门(OC高压输出) 74LS06
Y = A ） │
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1Y 2A 2Y 3A 3Y GND
驱动器:
Vcc 6A 6Y 5A 5Y 4A 4Y
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
Y = A ） │ 六驱动器(OC高压输出) 74LS07
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1Y 2A 2Y 3A 3Y GND
Vcc -4C 4A 4Y -3C 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
_ │14 13 12 11 10 9 8│
Y =A+C ） │ 四总线三态门 74LS125
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
-1C 1A 1Y -2C 2A 2Y GND
Vcc -G B1 B2 B3 B4 B8 B6 B7 B8
┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位总线驱动器 74LS245
│20 19 18 17 16 15 14 13 12 11│
） │ DIR=1 A=>B
│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A
└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘
DIR A1 A2 A3 A4 A5 A6 A7 A8 GND
页首 非门,驱动器 与门,与非门 或门,或非门 异或门,比较器 译码器寄存器
正逻辑与门,与非门:
Vcc 4B 4A 4Y 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
Y = AB ） │ 2输入四正与门 74LS08
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
Vcc 4B 4A 4Y 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
__ │14 13 12 11 10 9 8│
Y = AB ） │ 2输入四正与非门 74LS00
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
Vcc 1C 1Y 3C 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
___ │14 13 12 11 10 9 8│
Y = ABC ） │ 3输入三正与非门 74LS10
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 2A 2B 2C 2Y GND
Vcc H G Y
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
） │ 8输入与非门 74LS30
│ 1 2 3 4 5 6 7│ ________
└┬—┬—┬—┬—┬—┬—┬┘ Y = ABCDEFGH
A B C D E F GND
页首 非门,驱动器 与门,与非门 或门,或非门 异或门,比较器 译码器寄存器
正逻辑或门,或非门:
Vcc 4B 4A 4Y 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或门 74LS32
│14 13 12 11 10 9 8│
） │ Y = A+B
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
Vcc 4Y 4B 4A 3Y 3B 3A
┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或非门 74LS02
│14 13 12 11 10 9 8│ ___
） │ Y = A+B
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1Y 1A 1B 2Y 2A 2B GND
Vcc 2Y 2B 2A 2D 2E 1F
┌┴—┴—┴—┴—┴—┴—┴┐ 双与或非门 74S51
│14 13 12 11 10 9 8│ _____
） │ 2Y = AB+DE
│ 1 2 3 4 5 6 7│ _______
└┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF
1Y 1A 1B 1C 1D 1E GND
Vcc D C B K J Y
┌┴—┴—┴—┴—┴—┴—┴┐ 4-2-3-2与或非门 74S64 74S65(OC门)
│14 13 12 11 10 9 8│ ______________
） │ Y = ABCD+EF+GHI+JK
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
A E F G H I GND
页首 非门,驱动器 与门,与非门 或门,或非门 异或门,比较器 译码器寄存器
2输入四异或门 74LS86
Vcc 4B 4A 4Y 3Y 3B 3A
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
） │ _ _
│ 1 2 3 4 5 6 7│ Y=AB+AB
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2Y 2A 2B GND
8*2输入比较器 74LS688
_
Vcc Y B8 A8 B7 A7 B6 A6 B5 A5
┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器 74LS688
│20 19 18 17 16 15 14 13 12 11│
） │
│ 1 2 3 4 5 6 7 8 9 10│
└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘
CE A1 B1 A2 B2 A3 B3 A4 B4 GND
_
Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8
页首 非门,驱动器 与门,与非门 或门,或非门 异或门,比较器 译码器寄存器
3-8译码器 74LS138
Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _
┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C
│16 15 14 13 12 11 10 9 │
） │ __ _ _ __ _ __ _ __
│ 1 2 3 4 5 6 7 8│ Y4=A B C Y5=A B C Y6=A B C Y7=A B C
└┬—┬—┬—┬—┬—┬—┬—┬┘
A B C -CS0 -CS1 CS2 -Y7 GND
双2-4译码器 74LS139
Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __
┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B
│16 15 14 13 12 11 10 9 │
） │ __ __ __ __ __ __ __ __
│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B
└┬—┬—┬—┬—┬—┬—┬—┬┘
-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND
8*2输入比较器 74LS688
_
Vcc Y B8 A8 B7 A7 B6 A6 B5 A5
┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器 74LS688
│20 19 18 17 16 15 14 13 12 11│
） │
│ 1 2 3 4 5 6 7 8 9 10│
└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘
CE A1 B1 A2 B2 A3 B3 A4 B4 GND
_
Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8
寄存器:
Vcc 2CR 2D 2Ck 2St 2Q -2Q
┌┴—┴—┴—┴—┴—┴—┴┐ 双D触发器74LS74
│14 13 12 11 10 9 8 │
） │
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1Cr 1D 1Ck 1St 1Q -1Q GND
Vcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE
┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位锁存器 74LS373
│20 19 18 17 16 15 14 13 12 11│
） │
│ 1 2 3 4 5 6 7 8 9 10│
└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘
-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND
TTL器件的典型产品为54系列(军用品)和74系列(民用品)两大类。下面给出部分常用器件管脚排列和功能说明。

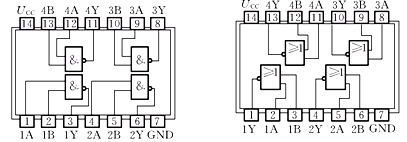

(1) 74LS00双输入四与非门，管脚图如附图1-27所示。
(2) 74LS02双输入四或非门，管脚图如附图1-28所示。
附图1-27 74LS00管脚图 附图1-28 74LS02管脚图

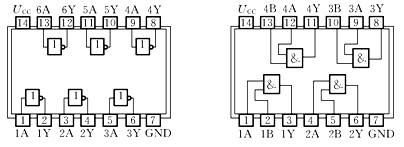

(3) 74LS04六反相器，管脚图如附图1-29所示。
(4) 74LS08双输入四与门，管脚图如附图1-30所示。
附图1-29 74LS04管脚图 附图1-30 74LS08管脚图
(5) 74LS20四输入双与非门，管脚图如附图1-31所示。

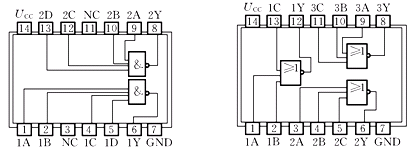

(6) 74LS27三输入三或非门，管脚图如附图1-32所示。
附图1-31 74LS20管脚图 附图1-32 74LS27管脚图

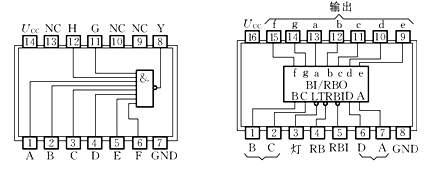

(7) 74LS30八输入与非门，管脚图如附图1-33所示。
(8) 74LS47／48BCD七段译码器／驱动器，74LS47为低电平作用；74LS48为高电平作用。管脚图如附图1-34所示。
附图1-33 74LS30管脚图 附图1-34 74LS48管脚图

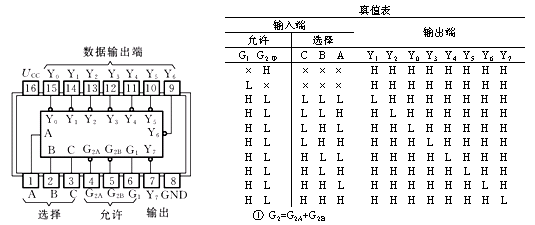

(9) 74LSl38 3-8译码器。管脚图及真值表如附图1-35所示。
74LS138管脚图及真值表
