有些单片机控制系统和数字电路中，无法对几个按钮的同时响应做出反映，如电梯控制系统在这种情况下就出出现错误，这是绝对不允许的于是就出现了74ls148优先编码器，先说一下他的基本原理.他允许同时输入两个以上编码信号。不过在设计优先编码器时已经将所有的输入信号按优先顺序排了队，当几个输入信号同时出现时，只对其中优先权最高的一个进行编码。
74ls148管脚功能 74ls148引脚图
74ls148优先编码器管脚功能介绍:为16脚的集成芯片，电源是VCC(16) GND(8),I0—I7为输入信号，A2,A1,A0为三位二进制编码输出信号，IE是使能输入端，OE是使能输出端，GS为片优先编码输出端。

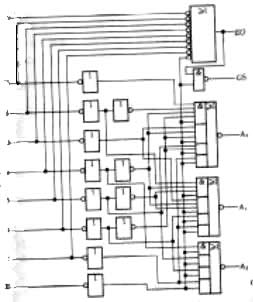

74ls148逻辑图 74ls148逻辑表达式
使能端OE(芯片是否启用)的逻辑方程：
OE =I0·I1·I2·I3·I4·I5·67·IE
当OE输入IE=1时，禁止编码、输出(反码)： A2,A1,A0为全1。
当OE输入IE=0时，允许编码，在I0～I7输入中，输入I7优先级最高，其余依次为：I6,I5,I4,I3,I2,I0，I0等级排列。
|
输入 |
输出 |
||||||||||||
|
EI |
I0 |
I1 |
I2 |
I3 |
I4 |
I5 |
I6 |
I7 |
A2 |
A1 |
A0 |
GS |
EO |
|
1 |
x |
x |
x |
x |
x |
x |
x |
x |
1 |
1 |
1 |
1 |
1 |
|
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
|
0 |
x |
x |
x |
x |
x |
x |
x |
0 |
0 |
0 |
0 |
0 |
1 |
|
0 |
x |
x |
x |
x |
x |
x |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
|
0 |
x |
x |
x |
x |
x |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
|
0 |
x |
x |
x |
x |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
|
0 |
x |
x |
x |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
0 |
|
0 |
x |
x |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
|
0 |
x |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
|
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
从以上的的功能表中可以得出，74ls148输入端优先级别的次序依次为I7，I6，…，I0 。当某一输入端有低电平输入，且比它优先级别高的输入端没有低电平输入时，输出端才输出相应该输入端的代码。例如：I5=0且I6=I7=1(I6、I7优先级别高于I5) 则此时输出代码010 (为(5)10=(101)2的反码)这就是优先编码器的工作原理。
74ls148真值表
由74ls148真值表可列输出逻辑方程为：
A2 = (I4+I5+I6+I7)IE
A1 = (I2I4I5+I3I4I5+I6+7)·IE
A0 = (I1I2I4I6+I3I4I6+I5I6+I7)·IE
74ls148 pdf 资料下载：http://www.alldatasheet.com/view.jsp?Searchword=74ls148
用两个74ls148优先编码器芯片扩展为十六线-四线优先编码器的电路连线图
