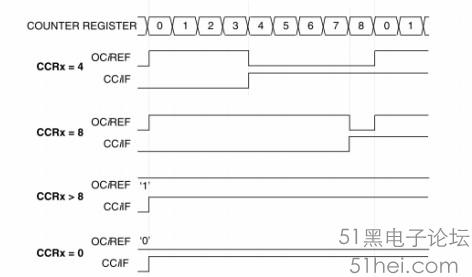

首先将管脚配置为推挽输出。下面以向上计数模式为例来讲述PWM产生的原理：TIMx开始向上计数，TIMx_CNT为计数值，计数一次加1，TIMx_ARR确定了计数的上限，达到上限后计数器从0开始重新计数，所以一次PWM频率就由TIMx_ARR来确定了，即计数器时钟*(TIMx_ARR-1)，频率确定了，接下来就是占空比。占空比是由TIMx_CCRx来确定的，PWM模式1下当TIMx_CNT<TIMx_CCRx，输出OCiREF有效电平，TIMx_CNT>=TIMx_CCRx时，输出OCiREF无效电平，至于有效电平是0还是1，要设置TIMx_CCERx，这样产生了一个PWM波形，可以说配置非常灵活，当TIMx_CCRx为0时，占空比就为0，当TIMx_CCRx大于TIMx_ARR时，就一直输出高电平（占空比100%）。下图是个例子：
以下是我写的一个参考程序，测试通过 void TIM1_Init(void)
{//定时器1初始化
CLK_PCKENR1|=0x80;//开启定时器1外设时钟
TIM1_EGR=0x01;//重新初始化TIM1
TIM1_EGR|=0x20;//重新初始化TIM1
TIM1_ARRH=0x00;//设定重装载值
TIM1_ARRL=254;
TIM1_PSCRH=0;//预分频
TIM1_PSCRL=9;
TIM1_CR1=0;//边沿对齐,向上计数
} void TIM1_PWM_Init()
{
//TIM1_CCER1=0x03;//低电平有效
//TIM1_CCMR1=0x70;//PWM模式2
TIM1_CCER1=0x01;//高电平有效
TIM1_CCMR1=0x60;//PWM模式1 TIM1_CCR1H=0;//占空比
TIM1_CCR1L=50;
TIM1_CR1|=0x01;//向上计数，无缓存，使能
TIM1_BKR=0x80;//开启刹车
}
|
