1. SST89E564RD单片机介绍
SST89E564RD 是美国SST公司推出的一款内嵌89C52核的单片机，除具有89C52的所有资源外，还增加了768字节的XRAM（地址范围100H-2FFH）；增加了64K Block0 的Flash（地址范围：0000H-FFFFH），原89C52 的8KFlash 为Block1，占用10000H-11FFFH的地址空间。出厂时SST89E564RD 中已经固化与Keil 连接的仿真软件SoftICE，该Firmware 与Keil 一起可将C 或汇编生成的代码通过串口直接下载到Block0 中，且可在线调试，该软件占用Block1 的前4K 和Block0 的后1KFlash 空间，调试时占用串口和定时器2。 SST89E564RD 单片机的主要特性如下： （1）8位8051 兼容MCU 核，内置大容量的Flash 存储器，指令、开发工具和芯片封装等与Intel 8051 系列单片机完全兼容。 （2）SST89E564RD 单片机晶振频率最高可达40M。 （3）总共1KByte(256Byte+768Byte)的内部RAM。 （4）内置的Flash 存贮器分为两个Block，一个为64KByte 的Block0（地址范围0000H-FFFFH），另一个为8K Flash 的Block1（地址范围10000H-11FFFH）。 （5）支持外部扩展程序存储器和数据存储器的地址范围均为64K。 （6）内置3个16 位的定时/计数器。 （7）一个全双工增强的UART。 （8）最多可以有8个中断源，并可以设定为4个优先级。 （9）4个8 位并行I/O 口。 （10）可编程的看门狗。 （11）SPI串行接口。 （12）标准工作时，12 个振荡周期为一个指令周期，并可以将一个指令周期设置为6 个振荡周期，从而使指令执行速度提高1 倍。 （13）兼容TTL和CMOS 逻辑电平。 （14）掉电检测。 （15）双DPTR寄存器。 （16）低功耗模式。

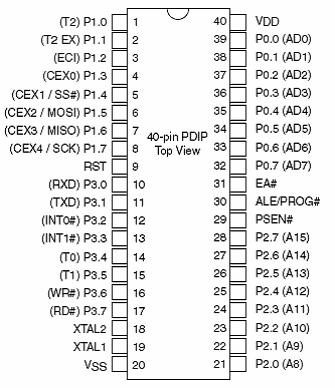

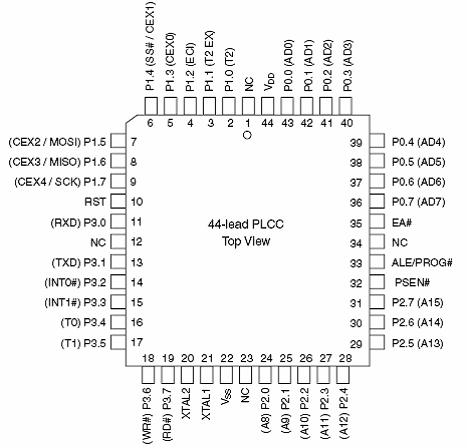

2. SST89E564RD 单片机双列直插和PLCC 封装的引脚排列图如下：
3. SST89E564RD 单片机在系统可编程（ISP）的使用 SST89E564RD 单片机具有在系统可编程（ISP）特性，单片机在用户系统上即可直接下载/烧录用户程序，不需要将单片机从电路板上拆下再用通用编程器编程，并且可以直接将用户程序代码下载进单片机进行仿真调试，查看运行结果，使用非常方便，因而可以省去购买仿真器和通用编程器。 SST89E564RD 单片机在销售之前已经将ISP 引导程序烧录进单片机内部，配合PC 端的控制程序（SSTEasyIAP11F.exe）即可将用户的程序代码通过串口下载进单片机，不需编程器，也不需将单片机从电路板拔下来。 4. 1K bytes RAM的使用 普通89C51单片机系列单片机的内部RAM只有128 字节，89C52 单片机系列单片机的内部RAM 有所增加，为256 字节。SST 公司的SST89E564RD 内部则有1K 字节的RAM，在89C52 单片机核原有的256 字节内部RAM 基础上另外扩展了768 字节内部RAM（地址范围：100-3FF）,是否允许访问该768 字节RAM由新增特殊功能寄存器AUXR的EXTRAM位的值决定，该位为0允许访问内部扩展的768字节的RAM，该位为1 则禁止访问。关于内部1K 字节的RAM 的使用说明如下： （1）对于低128字节的内部RAM（地址范围00-7F），可直接寻址或间接寻址。 （2）对于高128字节的内部RAM（地址范围80-FF），只能间接寻址。 （3）特殊功能寄存器SFR（地址范围80-FF），只能直接寻址。 （4）EXTRAM位清0，允许访问内部扩展的RAM，单片机复位后该位为0,ANL EXTRAM，#11111101B （5）EXTRAM位置1，禁止访问内部扩展的RAM，此时只能访问片外的RAM,OR EXTRAM，#00000010B （6）写芯片内部扩展的768/256 字节RAM 在允许访问内部扩展的RAM 时，可以通过以下指令写内部扩展的的768 字节的RAM。 MOV DPTR，#address MOV A，#value MOV @DPTR, A 可以通过以下指令写内部扩展的前256 字节的RAM。 MOV Ri，#address MOV A，#value MOV @Ri, A （7）读芯片内部扩展的768/256 字节RAM 在允许访问内部扩展的RAM 时，可以通过以下指令读内部扩展的的768 字节的RAM。 MOV DPTR，#address MOV A, @DPTR 可以通过以下指令写内部扩展的前256 字节的RAM。 MOV Ri，#address MOV A, @ Ri
|
