74ls161引脚图与管脚功能表资料

作者:huqin   来源:本站原创   点击数:  更新时间:2007年12月28日   【字体:

74LS161是常用的四位二进制可预置的同步加法计数器,他可以灵活的运用在各种数字电路,以及单片机系统种实现分频器等很多重要的功能,这里我给大家介绍一下他的资料:

74LS161 pdf 资料下载:http://www.alldatasheet.com/view.jsp?Searchword=74LS161


                   74ls161引脚图

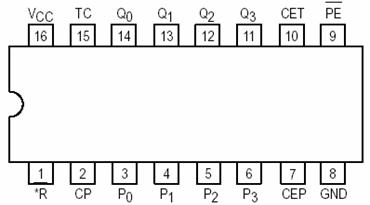

管脚图介绍:
时钟CP和四个数据输入端P0~P3
清零/MR
使能CEP,CET
置数PE
数据输出端Q0~Q3
以及进位输出TC.   (TC=Q0·Q1·Q2·Q3·CET)

输                 入





输       出





CR





CP

LD





EP
ET

D3





D2





D1





D0





Q3





Q2





Q1





Q0





0





Ф





Ф





Ф





Ф





Ф





Ф





Ф





Ф





0





0





0





0





1









0





Ф





Ф





d





c





b





a





d





c





b





a





1









1





0





Ф





Ф





Ф





Ф





Ф





Q3





Q2





Q1





Q0





1









1





Ф





0





Ф





Ф





Ф





Ф





Q3





Q2





Q1





Q0





1









1





1





1





Ф





Ф





Ф





Ф





状态码加1

从74LS161功能表功能表中可以知道,当清零端CR=“0”,计数器输出Q3、Q2、Q1、Q0立即为全“0”,这个时候为异步复位功能。当CR=“1”且LD=“0”时,在CP信号上升沿作用后,74LS161输出端Q3、Q2、Q1、Q0的状态分别与并行数据输入端D3,D2,D1,D0的状态一样,为同步置数功能。而只有当CR=LD=EP=ET=“1”、CP脉冲上升沿作用后,计数器加1。74LS161还有一个进位输出端CO,其逻辑关系是CO= Q0·Q1·Q2·Q3·CET。合理应用计数器的清零功能和置数功能,一片74LS161可以组成16进制以下的任意进制分频器。
