74ls175引脚图与管脚功能表及抢答器电路原理图

作者:huqin   来源:不详   点击数:  更新时间:2008年01月08日   【字体:

74ls175是常用的六D触发器集成电路,里面含有6组d触发器,可以用来构成寄存器,抢答器等功能部件,下面给大家介绍一下74ls175的相关资料。


                  74ls175引脚图

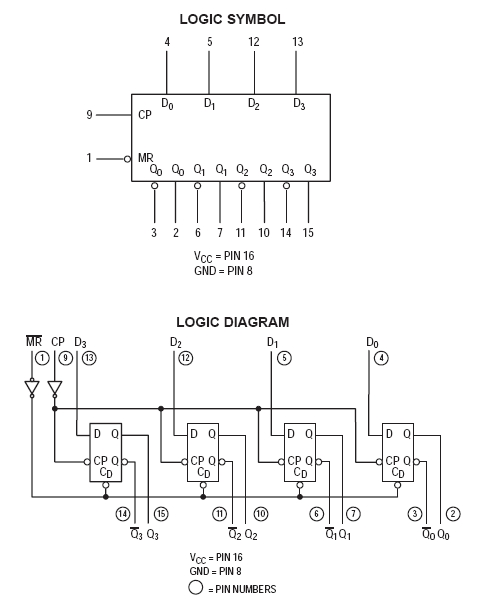

                    74ls175管脚功能和内部结构图

74LS175的功能表
输 入
输 出
RD
CP
1D
2D
3D
4D
1Q
2Q
3Q
4Q
L
×
×
×
×
×
L
L
L
L
H
1D
2D
3D
4D
1D
2D
3D
4D
H
H
×
×
×
×
保 持
H
L
×
×
×
×
保 持


                    74ls175功能表

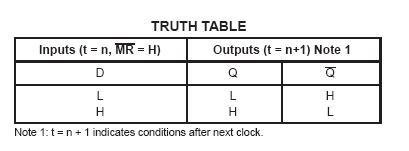

74ls175的真值表

输入

输出

Sd'

Rd'

CP

D

Qn+1

Qn+1'

0

1

×

×

1

0

1

0

×

×

0

1

0

0

×

×

1

1

1

1

0

1

1

0

0

1

1

1

×

Qn

Qn'

74ls175 pdf 资料下载:http://www.alldatasheet.com/view.jsp?Searchword=74LS175

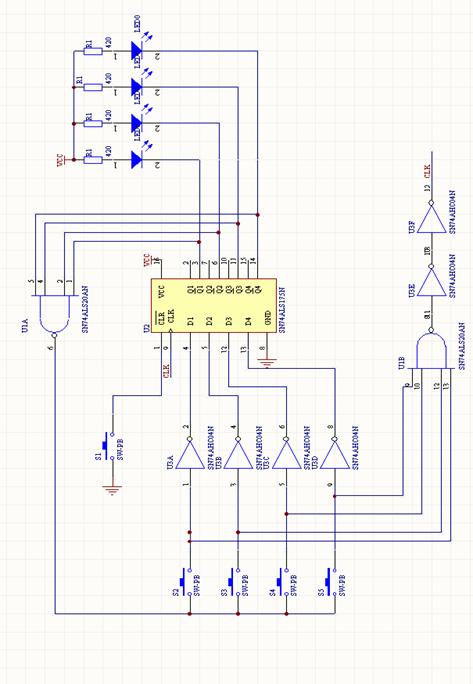

             74ls175抢答器电路原理图
